双联型圆皮带惰轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件	类型
JT-VVZUSD	铝合金	喷细砂本色阳极氧化	挡圈 (SUS304)	双联型
E-ENW11	SUS304	一	挡圈 (SUS304)	双联型

特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
轴承采用压入式。
轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

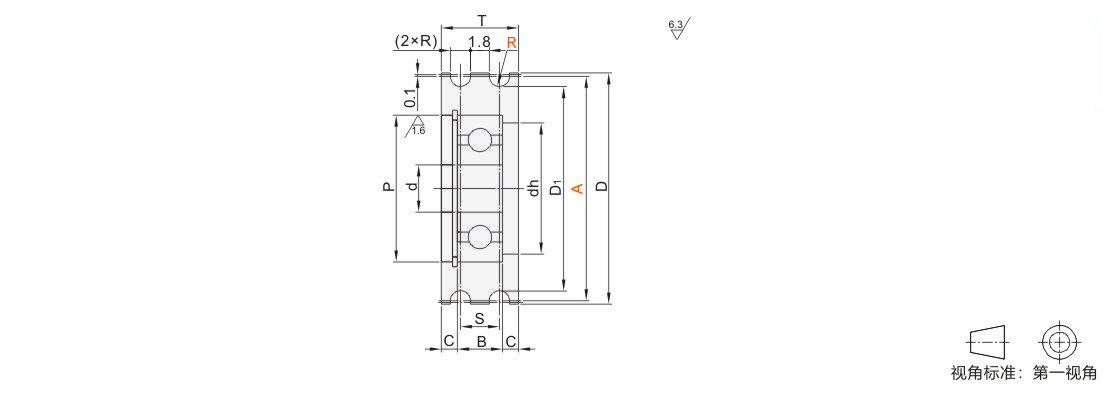

型号		R	S	d	P	dh	D	D1	T	B	C	使用轴承	适用圆皮带直径
代码	A	R	S	d	P	dh	D	D1	T	B	C	使用轴承	适用圆皮带直径
JT-VVZUSD E-ENW11	15	1.1	4	3	10	8	17	13	9	4	2.5	BAF623ZZ	2
	20			4	13	11	22	18	10	5		BAF624ZZ
	30			6	19	16	32	28	11	6		BAF626ZZ
	20	1.6	5	4	13	11	22	17	11	5	3	BAF624ZZ	3
	30			6	19	16	32	27	11	6	2.5	BAF626ZZ
	40			10	26	23	42	37	14	8	3	BAY6000ZZ
	45			10	26	23	47	42	14	8	3	BAY6000ZZ
	23	2.1	6	6	15	13	25	19	13	5	4	BAF696ZZ	4
	28				19	16	30	24		6	3.5	BAF626ZZ
	30				19	16	32	26		6	3.5	BAF626ZZ
	40			10	26	23	42	36	14	8	3	BAY6000ZZ
	45						47	41
	48						50	44
	28	2.6	7	8	19	16	30	23	15	6	4.5	BAF698ZZ	5
	40			10	26	23	42	35	16	8	4	BAY6000ZZ
	50			12	32	27	52	45	16	10	3	BAY6201ZZ
	28	3.1	8	6	19	16	30	22	17	6	5.5	BAF626ZZ	6
	38			10	26	23	40	32	18	8	5	BAY6000ZZ
	48			10	26	23	50	42		8	5	BAY6000ZZ
	50			12	32	27	52	44		10	4	BAY6201ZZ
	60						62	54
	75						77	69
	100						102	94
	50	4.1	10	12	32	27	52	42	21	10	5.5	BAY6201ZZ	8
	60			12	32	27	62	52		10	5.5	BAY6201ZZ
	100			15	35	30	102	92		11	5	BAY6202ZZ
	60	5.1	12	15	35	30	62	50	25	11	7	BAY6202ZZ	10
	100						102	90
	140						142	130
