星型把手外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	适用半导体行业	类型
JT-QBDUL	PA6(黑色亚光)	SUS304	—	—	抗老化 ● 外螺纹型
JT-QBDUM	PA6(黑色亚光)	SWCH10R	镀锌	是	抗老化 ● 外螺纹型
JT-QBDUG	PA6	1215MS	镀锌	—	抗老化 ● 外螺纹型
JT-QBDQQ	PA6(黑色亚光)	1215MS	镀锌	—	抗老化 ● 内螺纹型
JT-QBDQS	PA6(黑色亚光)	黄铜	—	—	抗老化 ● 内螺纹型
JT-QBDQD	PF	黄铜	—	—	抗老化 ● 内螺纹型
JT-QBDQU	PA6	1215MS	镀锌	—	抗老化 ● 内螺纹型
JT-QBDQF	PA6	黄铜	—	—	抗老化 ● 内螺纹型

特点（JT-QBDUM）：
● PA材质，抗老化，耐腐蚀。
● 符合半导体SEMI S8标准。
用途（JT-QBDUM）：
● 配分电盘，控制盘，小型设备，医疗康复设备，制药设备，半导体设备。

选型参数

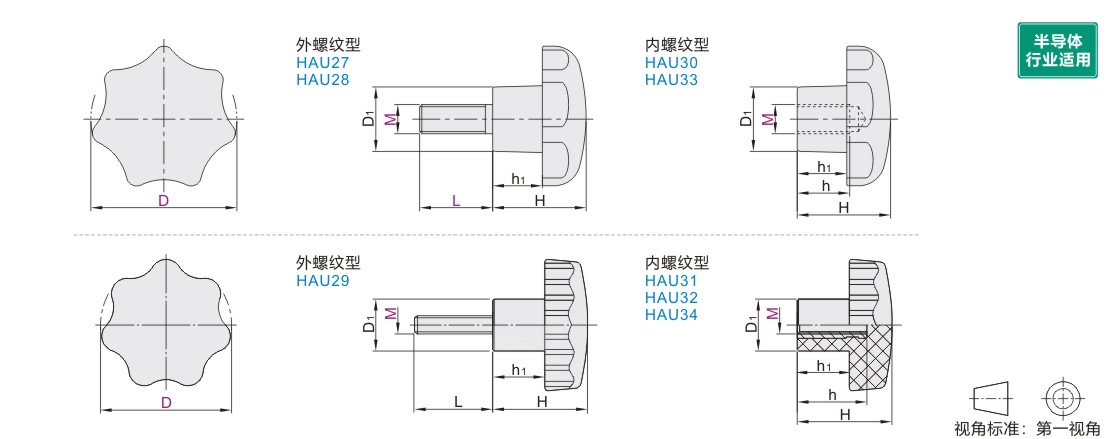

外螺纹型

型号		D	L (仅适用JT-QBDUL/JT-QBDUM)	L	D1	H	h1	参考重量 (kg/pcs)
代码	M	D	L (仅适用JT-QBDUL/JT-QBDUM)	L	D1	H	h1	参考重量 (kg/pcs)
JT-QBDUL JT-QBDUM	5	25	10 15 20 25 30	—	12	16	8	0.009
	6	32	10 16 20 25 30		14	20	10	0.013
	8	40	16 20 25 30 40 50 55		18	25	13	0.036
	10	50	25 30 40 45 55		22	32	17	0.064
	12	63	30 40 50		26	40	21	0.111
JT-QBDUG	5	25	—	10	12	16	8	0.01
	6	25		35	12	16	8
	6	32		14	14	23	10
	8	32		15	14	20	10	0.02
		40		25	18	25	13
		50		18	22	32	17
	10	50		20	22	32	17	0.03
	10	63		50	26	39	21	0.03

内螺纹型

暂未上传文档资料

星型把手 外螺纹型
