选型参数

丝杠轴径 *

导程 *

长度L(mm) *

400~2500/1

固定端连接位长度F(mm) *

30~38/1

固定端连接位外径P(mm) *

20~28/1

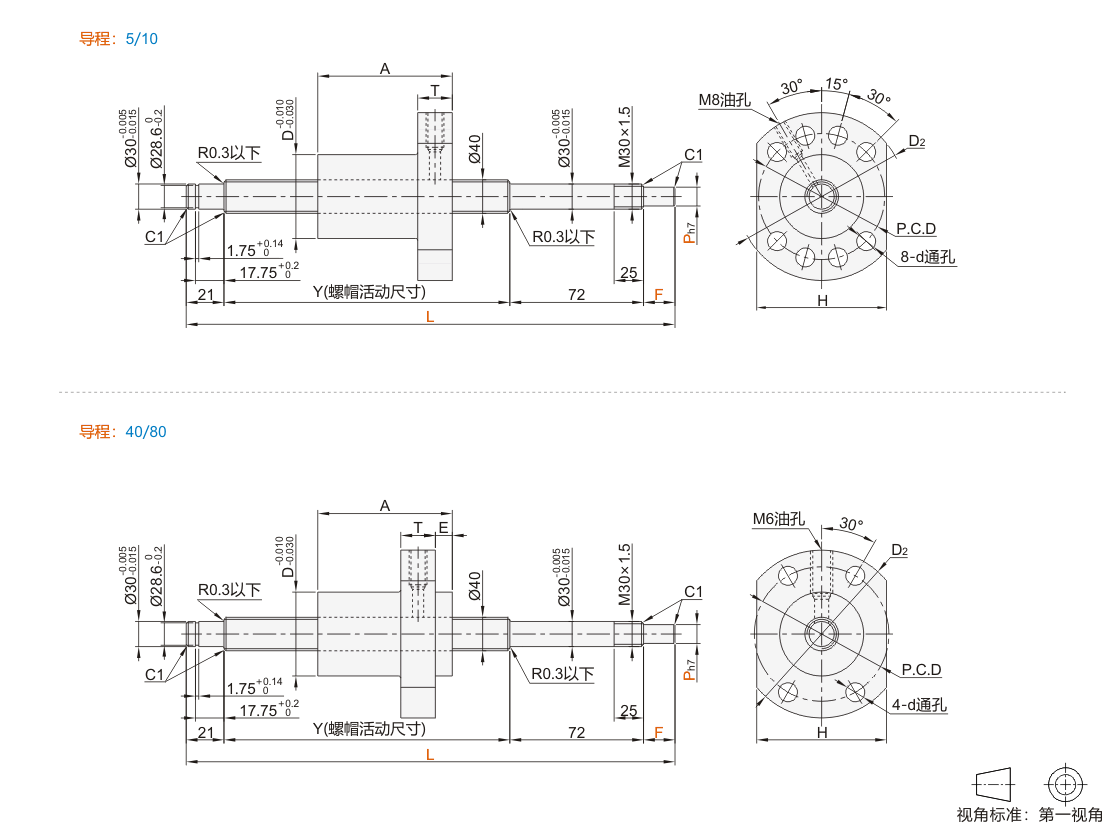

滚珠丝杠标准螺帽型 C5级

图片仅供参考

滚珠丝杠标准螺帽型 C5级

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMTDD	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	C(动)kN			Co(静)kN
JT-IMTDD	40	5	400~2500	30~38	20~28	L-(93+F)	55	63	93	—	70	14	78	9	3.175	1×4	20.69			78.34
		10					88	63	93	—	70	14	78	9	6.35	1×4	52.95			152.00
		40					99	73	114	19.5	75	15	93	11		1.8×2	47.38			137.90
		80					90	73	114	19.5	75	15	93	11		0.8×2	22.29			62.64

研磨滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码			丝杠轴径			导程							支座形状					推荐丝杠固定座								推荐丝杠支撑座
JT-IMTDD			40			5 10 40 80							圆法兰					JT-IVXSD-30								JT-IVXDD-30
JT-IMTDD			40			5 10 40 80							方形					JT-IVXXD-30								JT-IVXLD-30

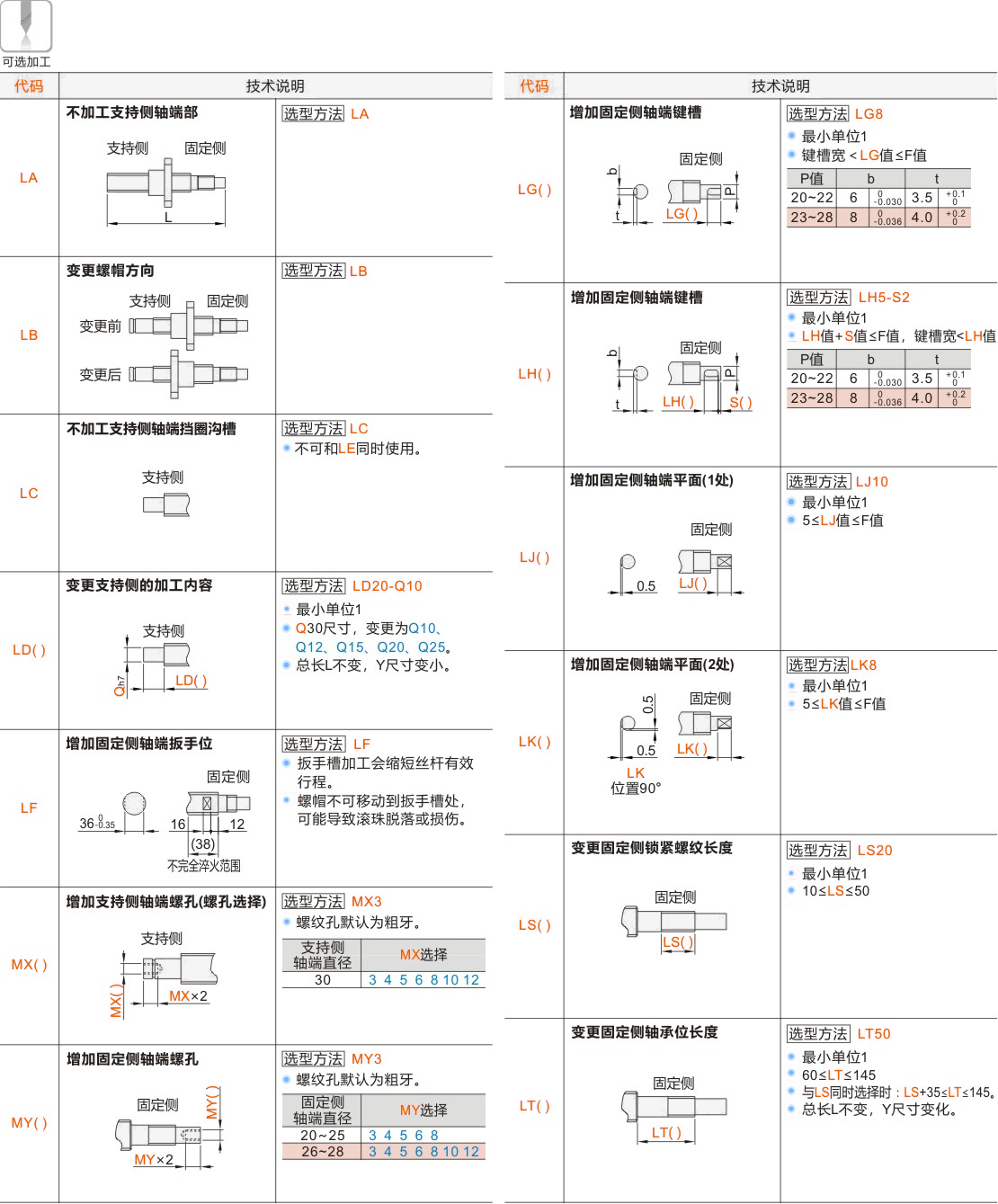

可选加工参数

产品名称

暂未上传文档资料
