滚针推力组合轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	后置代码	材质	类型
NKX...Z-J	Z(带外罩)	SUJ2	滚针和推力球组合 ● 进口型
NKXR...Z-J	Z(带外罩)	SUJ2	滚针和推力圆柱滚子组合 ● 进口型

SUJ2相当于GCr15（GB/T18254-2002)。

轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

特点
推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，NKXR...Z-J性能更优越。
推力轴承部的轴承座需加工成比外径D1大0.5mm以上，这样可以避免承受径向等负荷。

不承诺品牌。

选型参数

选型表

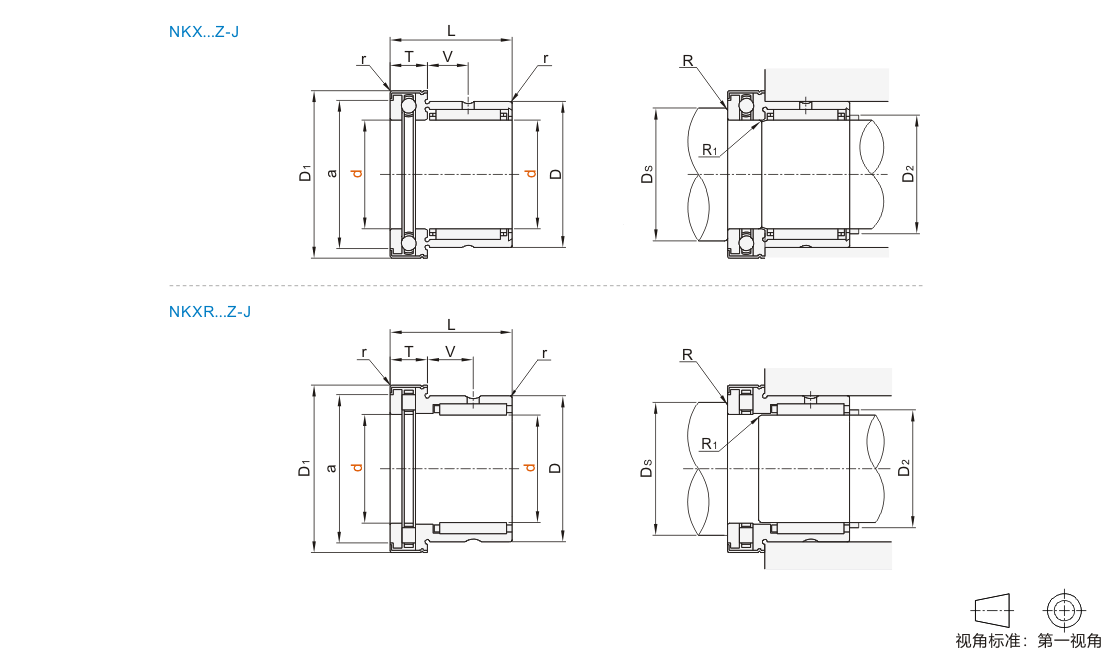

型号		D	L	T	r (min)	D1	V	a	径向		轴向		极限转速 (rpm) (参考)	安装尺寸				重量 (g) (参考)
代码	d								基本额定负载(KN)					Ds (min)	D2 (min)	R (max)	R1 (max)
代码	d								Cr (动)	Cor (静)	Ca (动)	Coa (静)		Ds (min)	D2 (min)	R (max)	R1 (max)
滚针和推力球组合 NKX…Z-J	10	19	23	9	0.3	25	6.5	19.7	6.2	7.8	10	14	7200	18	12	0.3	0.3	36
	12	21				27		21.7	9	11	10.3	15.4	6600	20	14			40
	15	24				29		23.7	10.7	12.7	10.5	16.8	5700	23	17			47
	17	26	25			31	8	25.7	11.9	15	10.8	18.2	5100	25	19			55
	20	30	30	10		36	10.5	30.7	16.4	23.8	14.3	24.7	4500	29	22			90
	25	37		11	0.6	43	9.5	37.7	18.8	30.5	19.6	37.5	3600	35	27	0.6		132
	30	42		11		48	9.5	42.7	22.6	36	20.4	42	3000	40	32			148
	35	47		12		53	9	47.7	24.3	41.5	21.2	47	2700	45	37			168
	40	52	32	13		61	10	55.7	26	47	27	63	2400	52	42			208
	45	58	32	14		66.5	9	60.5	27.5	53	28	69	2100	57	48			265
	50	62	35	14		71.5	10	65.5	38	74	29	75	1900	62	55		0.6	300
	60	72	40	17	1	86.5	12	80.5	42	90	41.5	113	1600	75	68	1	1	380
	70	85	40	18	1	96.5	11	86.5	50	92	43	127	1390	85	80	1	1	520
滚针和推力圆柱滚子组合 NKXR…Z-J	15	24	23	9	0.3	29	6.5	23.7	10.7	12.7	14.4	28.5	7800	25	17	0.3	0.3	45
	17	26	25	9		31	8	25.7	11.9	15	15.9	33.5	7200	27	19			53
	20	30	30	10		36	10.5	30.7	16.4	23.8	24.9	53	6000	32	22			84
	25	37		11	0.6	43	9.5	37.7	18.8	30.5	33.5	76	5100	39	27	0.6		125
	30	42		11		48	9.5	42.7	22.6	36	35.5	86	4500	44	32			141
	35	47		12		53	9	47.7	24.3	41.5	39	101	3900	49	37			165
	40	52	32	13		61	10	55.7	26	47	56	148	3600	56	42			214
	45	58	32	14		66.5	9	60.6	27.5	53	59	163	3000	61	48			260
	50	62	35	14		71.5	10	65.5	38	74	61	177	2800	66	55		0.6	288
	60	72	40	17	1	86.5	12	80.5	47.5	103	64.5	224	2400	82	68	1	1	538

kgf=Nx0.101972
