选型参数

外径D(mm) *

公称型号 *

精密调压阀弯管接头（快插型）

图片仅供参考

精密调压阀弯管接头（快插型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWQUD	黄铜	黄铜	POM	镀镍	外螺纹 ● 弯管接头

选型参数

选型表

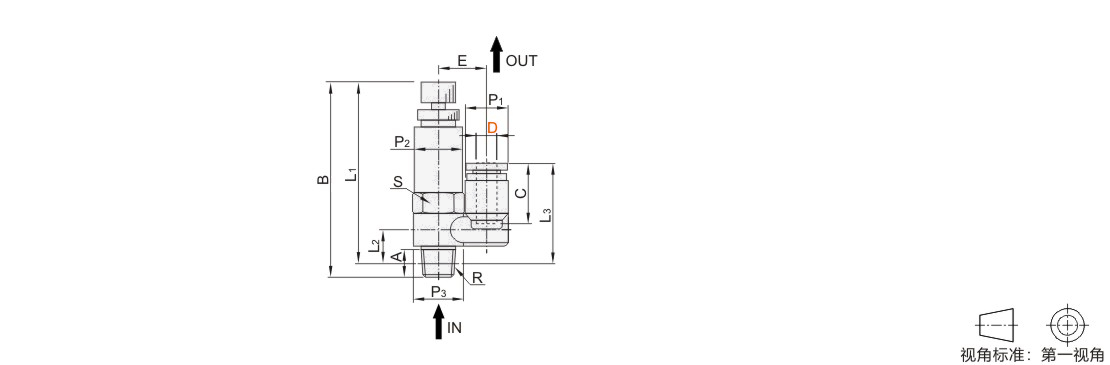

型号		公称型号	R	A	B		L1		L2	L3	P1	P2	P3	C	E	S	重量 (g)
代码	D	公称型号	R	A	min	max	min	max	L2	L3	P1	P2	P3	C	E	S	重量 (g)
JT-LTWQUD	4	M5	M5	2.9	48.7	44.6	45.8	41.7	7.7	24.8	10.2	10	9.8	14.9	10.5	10	18
	4	1	R1/8	7.8	60	56	56	52	10.7	28.7	10.2	14	14.4	14.9	13	14	37
	6	M5	M5	2.9	48.7	44.6	45.8	41.7	7.7	26.9	12.6	10	9.8	17	12.2	10	18
		1	R1/8	7.8	60	56	56	52	10.7	30.8		14	14.4		14.2	14	38
		2	R1/4	11.3	64.8	60.8	58.8	54.8	12	32.1		17	18.4		17.2	17	60
	8	1	R1/8	7.8	60	56	56	52	10.7	32.2	14.6	14	14.4	18.1	15.2	14	39
	8	2	R1/4	11.3	64.8	60.8	58.8	54.8	12	33.6	14.6	17	18.4	18.1	18.2	17	62
