万向球车削型挡圈固定法兰下置式/法兰上置式

图片仅供参考

万向球车削型挡圈固定法兰下置式/法兰上置式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	主球材质	表面处理 / 主体	表面处理 / 主球	类型
JT-ENVOO	S45C	SUJ2	镀铬	一	法兰下置式 ● 挡圈固定向下使用型
JT-ENVLS	S45C	POM	镀铬	一	法兰下置式 ● 挡圈固定向下使用型
JT-ENVLO	SUS304	SUS304	一	一	法兰下置式 ● 挡圈固定向下使用型
JT-ENVOX	S45C	SUJ2	镀铬	一	法兰上置式 ● 挡圈固定向下使用型
JT-ENVLX	S45C	POM	镀铬	一	法兰上置式 ● 挡圈固定向下使用型
JT-ENVLL	SUS304	SUS304	一	一	法兰上置式 ● 挡圈固定向下使用型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

选型参数

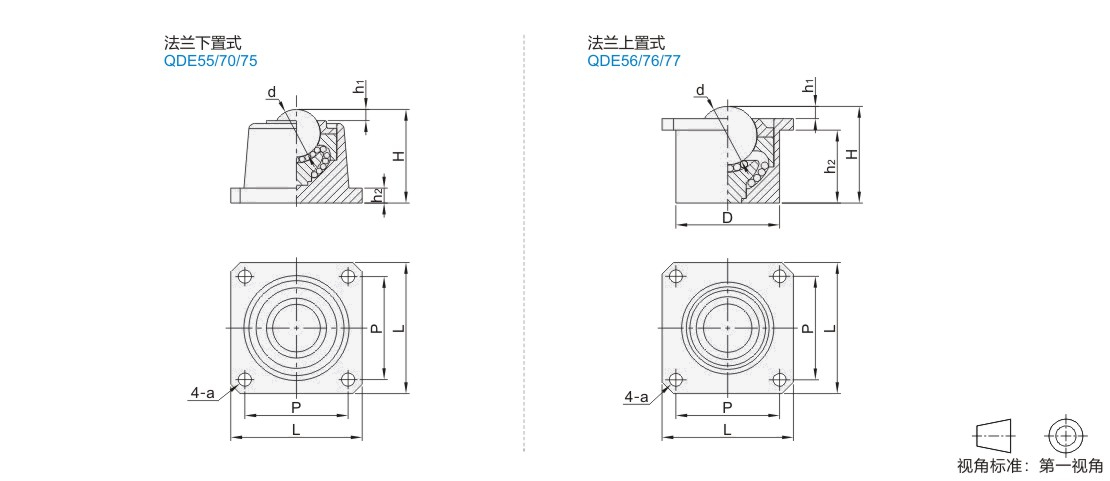

法兰下置式

型号		d	h1	h2	H	L	P	a	耐负载(kg)
代码	规格	d	h1	h2	H	L	P	a	JT-ENVOO	JT-ENVLS	JT-ENVLO
JT-ENVOO JT-ENVLS JT-ENVLO	19	19.1	3.5	6	38	53	41	5.2	60	30	35
	22	22.2	4.5	6	40	60	45	6	120	60	65
	25	25.4	6	8	50	70	55	7	150	70	75
	38	38.1	9.7	10	75	100	80	9	300	120	130
	51	51	13	12	100	130	102	11	450	180	190
	76	76	16.5	20	150	200	160	18	650	260	270

法兰上置式

型号		d	D	h1	h2	H	L	P	a	耐负载(kg)
代码	规格	d	D	h1	h2	H	L	P	a	JT-ENVOX	JT-ENVLX	JT-ENVLL
JT-ENVOX JT-ENVLX JT-ENVLL	12	12.7	24	3	17	24	45	35	4	8	5	6
	25	25.4	45	5.3	31.7	42	57	45	5.6	150	70	75
	38	38.1	60	12	37	62	76	58	7	300	120	130
	51	51	102	14.3	64.7	98	127	102	11	450	180	190
	76	76	135	15	95	125	170	135	16.5	600	260	270
