U型螺帽塑胶滚轮条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	滚轮宽度	滚轮直径	轮距	支架	材质 / 滚轮	材质 / 框架	材质 / 轴承/螺钉·螺帽	材质 / 支架	表面处理 / 螺钉·螺帽	表面处理 / 支架	类型
JT-ELBMS	7	26	35	无	POM (聚缩醛)	SUS201	SUS201	—	—	—	常规型
JT-ELBMD	7	26	35	有	POM (聚缩醛)	SUS201	碳钢	碳钢	镀锌	铬酸盐光泽处理	常规型
JT-ELBGD	11	36	50	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGU	11	36	75	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGQ	11	38	50	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGF	11	38	75	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGO	50	38	50	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGX	50	38	75	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型
JT-ELBGL	50	48	75	无	POM (聚缩醛)	SUS201	碳钢	—	镀锌	—	常规型

JT-ELBMD附带4个支架，其他无支架型号可通过可选加工选择支架。

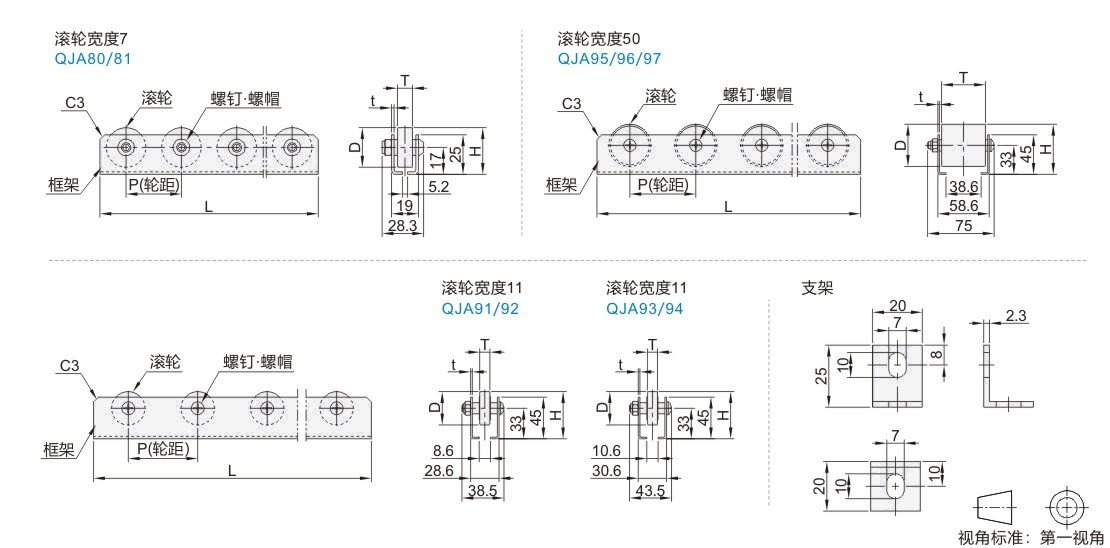

选型参数

滚轮宽度7

滚轮宽度11/50

型号		L
代码	轮数量	P=50	P=75
(P=50) JT-ELBGD JT-ELBGQ JT-ELBGO (P=75) JT-ELBGU JT-ELBGF JT-ELBGX JT-ELBGL	2	100	150
	3	150	225
	4	200	300
	5	250	375
	6	300	450
	7	350	525
	8	400	600
	9	450	675
	10	500	750
	11	550	825
	12	600	900
	13	650	975
	14	700	1050
	15	750	1125
	16	800	—
	17	850
	18	900
	19	950
	20	1000
	21	1050
	22	1100
	23	1150
	24	1200
	25	1250

尺寸表

代码	H	D	T	t	螺钉螺帽	耐负载 (单个滚轮)
JT-ELBMS	30	26	7	1.5	M6	30kgf
JT-ELBMD	30	26	7	1.5		30kgf
JT-ELBGD	51	36	11	1.8		15kgf
JT-ELBGU	51	36				15kgf
JT-ELBGQ	52	38				30kgf
JT-ELBGF						30kgf
JT-ELBGO			50		M8	15kgf
JT-ELBGX						15kgf
JT-ELBGL	57	48				18kgf

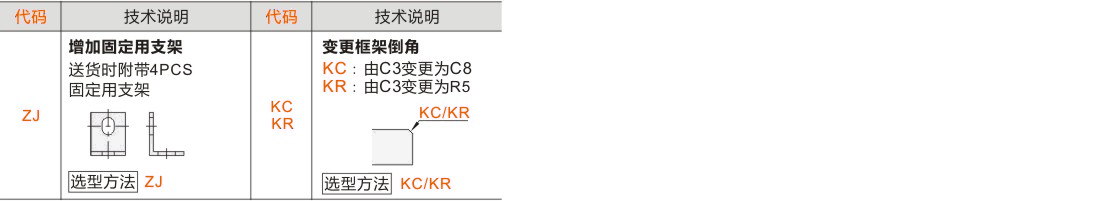

可选加工参数

暂未上传文档资料
