直动式二位二通电磁阀
图片仅供参考
收藏 分享

直动式二位二通电磁阀

产品属性： 类型 直动式 材质 黄铜 适用系列 2WA(小口径)系列 位置数 二位二通 常态位置 常闭式 种类筛选 流体电磁阀

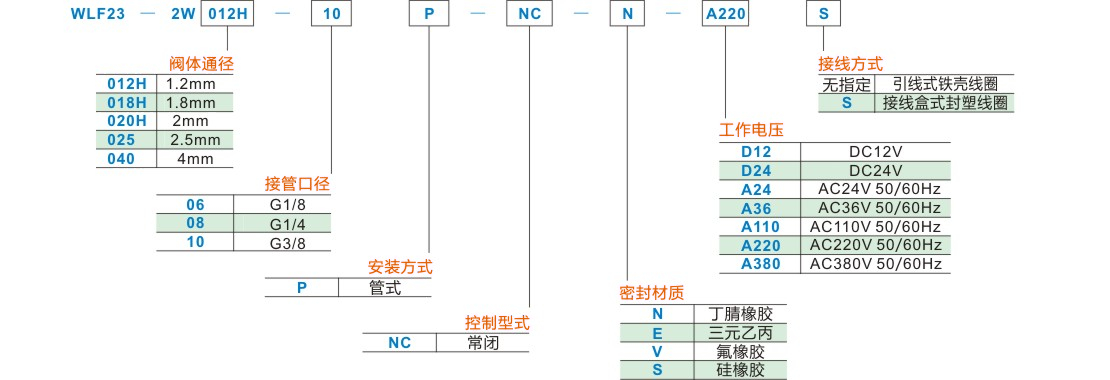

产品型号： 请点击左侧选项进行选型 重新选型
阀体通径工作介质作动方式控制型式Cv值接管口径使用流体粘滞度(CST)使用压力(MPa)最大耐压(MPa)介质温度(℃)使用电压波动范围本体材质密封材质重量(g)
012H(1.2mm)空气、水、油直动式常闭型0.05G1/820以下0~2.53.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶301
012H(1.2mm)空气、水、油直动式常闭型0.05G1/420以下0~2.53.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶292
018H(1.8mm)空气、水、油直动式常闭型0.12G1/820以下0~2.53.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶301
018H(1.8mm)空气、水、油直动式常闭型0.12G1/420以下0~2.53.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶292
020H(2mm)空气、水、油直动式常闭型0.15G1/420以下0~2.53.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶503
020H(2mm)空气、水、油直动式常闭型0.15G3/820以下0~0.71.0-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶503
025(2.5mm)空气、水、油直动式常闭型0.23G1/820以下0~0.71.0-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶295
025(2.5mm)空气、水、油直动式常闭型0.23G1/420以下0~0.71.0-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶287
025(2.5mm)空气、水、油直动式常闭型0.23G1/420以下0~0.71.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶287
040(4mm)空气、水、油直动式常闭型0.60G1/420以下0~0.71.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶502
040(4mm)空气、水、油直动式常闭型0.60G3/820以下0~0.71.5-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶、硅橡胶502

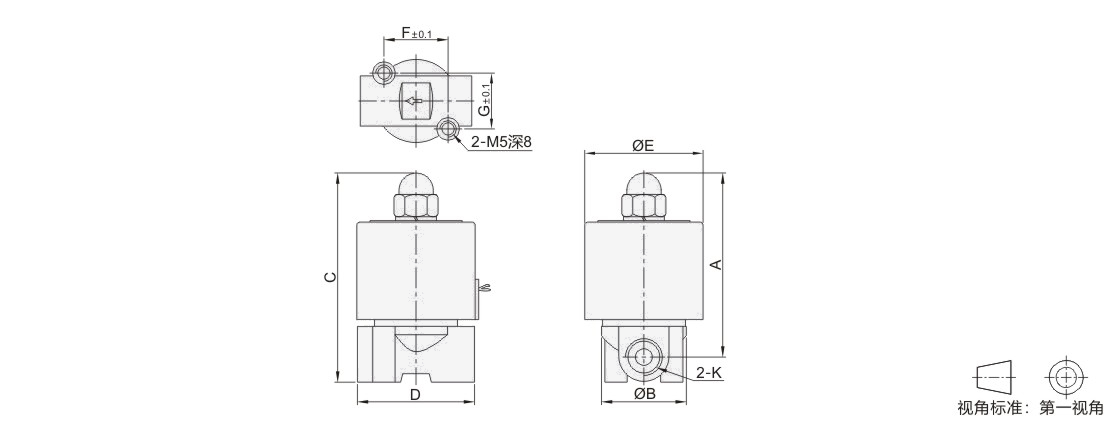

代码阀体通径接管口径ABCDEKFG
JT-UIAUQ012H06 6630.3754242.5G1/82320
08 G1/4
018H06 6630.3754242.5G1/82320
08 G1/4
020H08 7632.5875350.5G1/41920
10 G3/8
025 06 6630.3754242.5G1/82320
08 G1/4
040 08 7632.5875350.5G1/41920
10 G3/8


符号图

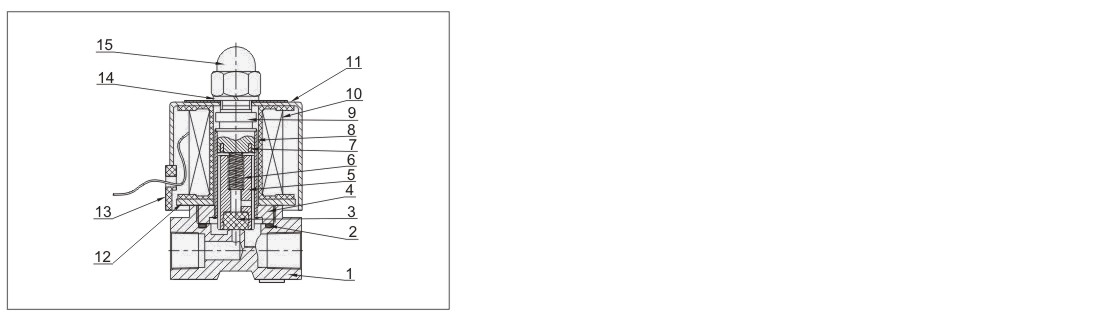

 主要零件及材质表

序号名称材质
1阀体黄铜
2O型圈NBR/VITON/EPDM/SI
3密封塞头NBR/VITON/EPDM/SI
4底盘不锈铁
5动铁芯软磁合金
6弹簧不锈钢
7分磁环紫铜
8套管不锈钢
9静铁芯软磁合金
10线圈总成一
11铁壳冷轧板
12导磁板冷轧板
13插扣塑料
14弹垫碳钢
15盖型螺母碳钢


内部结构部
