外径D(mm) *

公称型号 *

精密调压阀弯接头（快插型）

图片仅供参考

精密调压阀弯接头（快插型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-LTWQSD	POM	黄铜	POM	外螺纹 ● 弯接头

选型参数

选型表

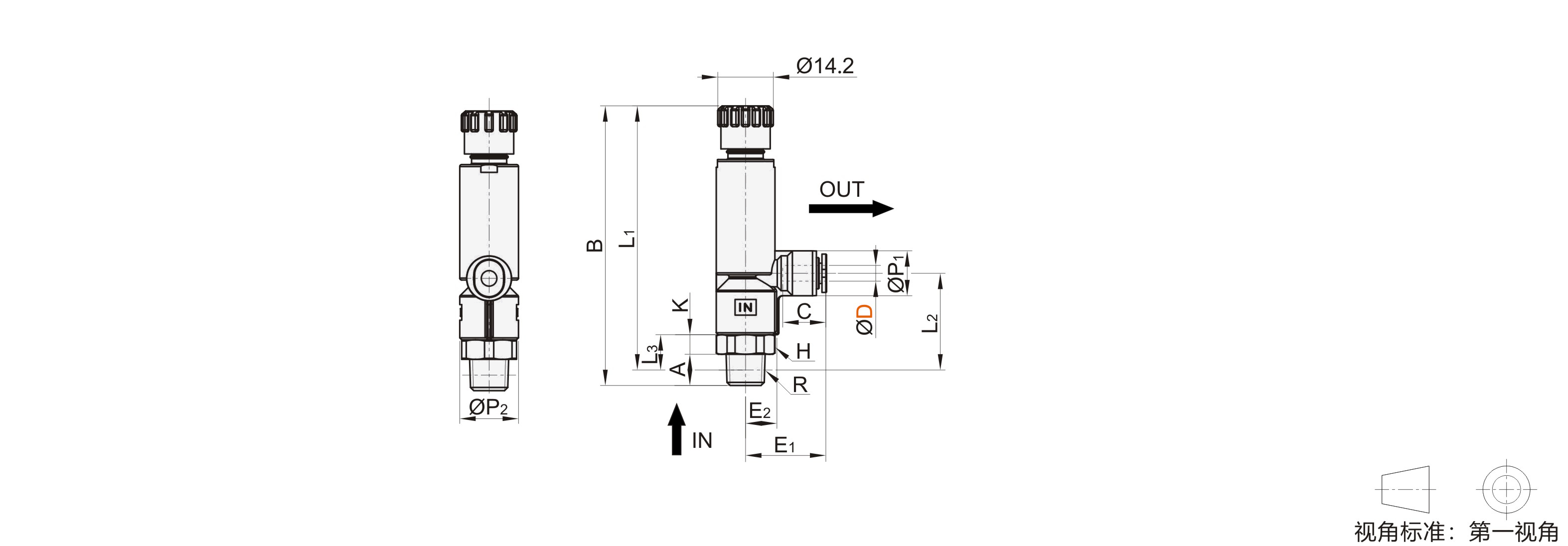

型号		公称型号	R	A		B					L1			L2			L3			P1		P2		C			E1		E2			H		K			重量 (g)
代码	D	公称型号	R	A		min		max			min		max	L2			L3			P1		P2		C			E1		E2			H		K			重量 (g)
JT-LTWQSD	4	M5	M5	3		70		67.4			67		64.4	24.2			8.5			11.5		15		11			20.7		8.5			14		6			26
	4	1	R1/8	8		71.5		68.9			67.5		64.9	24.7			9							11			20.7							5
	6	M5	M5	3		70		67.4			67		64.4	24.2			8.5							11.6			21.1							6
		1	R1/8	8		71.5		68.9			67.5		64.9	24.7			9							11.6			21.1							5
		2	R1/4	11		78.2		75.6			72.2		69.6	29			11			15.5		19		17			29.8		10.5			17		6			46
	8	1	R1/8	8		71.5		68.9			67.5		64.9	24.7			9					15		18.1			27.7		8.5			14		5			29
	8	2	R1/4	11		78.2		75.6			72.2		69.6	29			11					19		18.1			29.7		10.5			17		6			46
