选型参数

规格 *

带座轴承冲压型可调节滑块座

图片仅供参考

带座轴承冲压型可调节滑块座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 滑块座	材质 / 轴承座	材质 / 轴承	表面处理 / 滑块座	类型
JT-XNTDD	Q235	Q235+HT200	GCr15	发黑	冲压型

冲压型产品存在未打磨焊点。
轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，
交货产品轴承芯略有倾斜为正常现象，
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

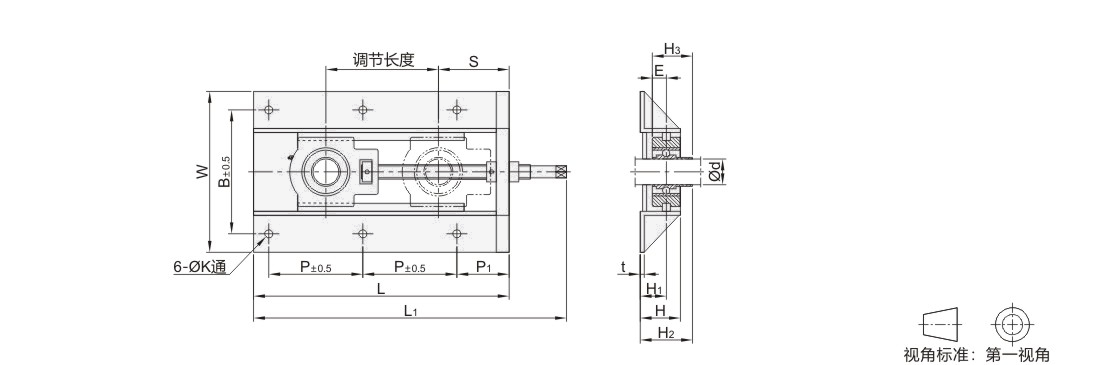

型号				国标型号				d		L		L1			W		B			P		P1		K		调节长度			S		t		H			H1		H2		H3		E			安装螺栓			基本额定载荷(KN)
代码		规格		国标型号				d		L		L1			W		B			P		P1		K		调节长度			S		t		H			H1		H2		H3		E			安装螺栓			动载荷Cr	静载荷Cor
JT-XNTDD		201		UCTH201-150				12		318		376			200		154			117		65		12		153			88		6		50			28		46.3		31		12.7			M10			12.8	6.65
		202		UCTH202-150				15
		203		UCTH203-150				17
		204		UCTH204-150				20
		205		UCTH205-150				25				377														152												47.8		34.1		14.3						14	7.85
		206		UCTH206-150				30		336		407			213		166			126						143			100							32		54.2		38.1		15.9						19.5	11.3
		207		UCTH207-230				35		430		500			213		166			173						219			107							32		57.4		42.9		17.5						25.7	15.4
		208		UCTH208-300				40		523		599			234		192			218		67		15		296			119							35		65.2		49.2		19			M12			29.1	17.8
		209		UCTH209-300				45		523		598								218						297			118									65.2		49.2								34.1	21.3
		210		UCTH210-300				50		527		603								219						296			121									67.6		51.6								35.1	23.3
		211		UCTH211-300				55		545		629			304		240			230		63				291			141				65			38		71.4		55.6		22.2						43.4	29.4
		212		UCTH212-300				60		571		651			304		240			243		63				288			154				65			38		77.7		65.1		25.4						52.4	36.2
