选型参数

丝杠轴径 *

导程 *

长度L(mm) *

500~3000/1

固定端连接位长度F(mm) *

50~100/1

固定端连接位外径P(mm) *

25~35/1

压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMROX	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

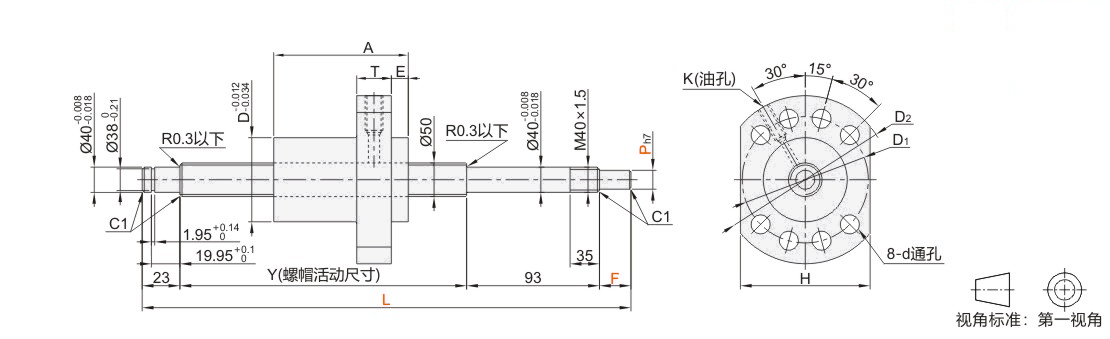

型号			最小单位1			滚珠直径	丝杠外径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	基本额定负载
代码	丝杠轴径	导程	L	F	P	滚珠直径	丝杠外径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	C(动)kN	Co(静)kN
JT-IMROX	50	10	500~3000	50～100	25～35	6.35	48	3.8×1	右旋	L-(116+F)	75	57	18	93	110	85	11	10.5	M8	55.29	175.07
		20						3.8×1				98								56.38	181.28
		50						1.8×1				117								28.89	85.80

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座（规格型号）	推荐丝杠支撑座（规格型号）
JT-IMROX	50	10 20 50	方形	JT-IVXXD-40(详情请在怡合达网站搜索查看)	JT-IVXLD-40(详情请在怡合达网站搜索查看)

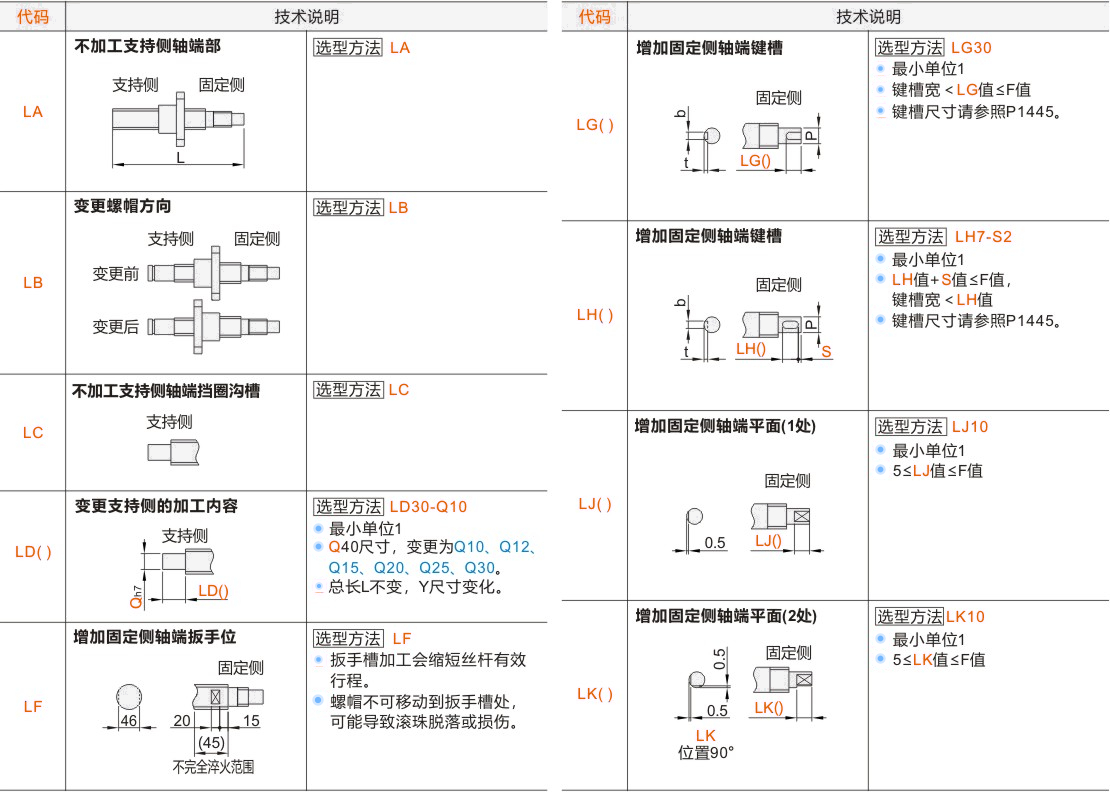

可选加工参数

产品名称

暂未上传文档资料
