产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNMSD	SS400	发黑	TAC01	同径正交
JT-PNMSU	SS400	喷细砂无电解镀镍	TAC21	同径正交
JT-PNMDD	A6063	黑色阳极氧化	TAC01	同径正交
JT-PNMUD	SUS304	—	TAC21	同径正交
JT-PNMFD	SS400	发黑	TAC01	异径正交
JT-PNMFU	SS400	喷细砂无电解镀镍	TAC21	异径正交
JT-PNMOD	A6063	黑色阳极氧化	TAC01	异径正交
JT-PNMXD	SUS304	—	TAC21	异径正交

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D		JT-PNMSD/JT-PNMDD/JT-PNMFD/JT-PNMOD		JT-PNMSU/JT-PNMUD/JT-PNMFU/JT-PNMXD
8		对应代码 TAC01	M5×12 2个	对应代码 TAC21	M5×12 2个
10			M5×16 2个		M5×16 2个
12			M5×16 2个		M5×16 2个
15			M6×20 2个		M6×20 2个
20			M6×25 4个		M6×25 4个
25			M6×30 4个		M6×30 4个
30			M8×35 4个		M8×35 4个
35			M8×40 4个		M8×40 4个

DH7/D1H7公差和垂直度均为开口槽加工前的公差。

选型参数

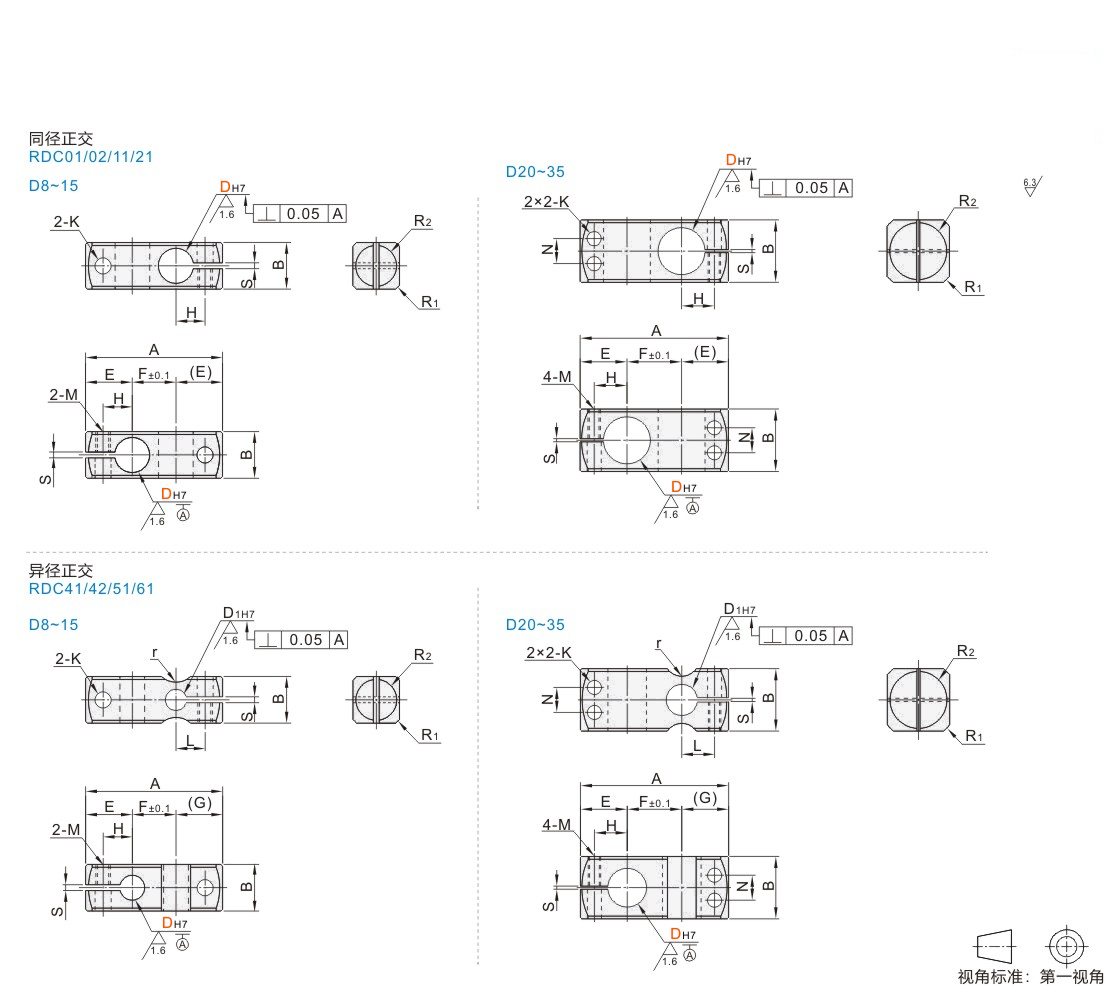

选型表

型号			D1H7		B	E	G	同径正交		异径正交		H	L	R1	R2	r	N	K	M	S
代码	DH7		D1H7		B	E	G	A	F	A	F	H	L	R1	R2	r	N	K	M	S
同径正交异径正交JT-PNMSD JT-PNMFD JT-PNMSU JT-PNMFU JT-PNMDD JT-PNMOD JT-PNMUD JT-PNMXD	8	+0.015 0	6	+0.012 0	12	14	13	39	11	39	12	8	7	7.6	5	3	—	5.5	M5	1.2~2.3
	10	+0.015 0	8	+0.015 0	16	15	14	43	13	43	14	9	8	9.8	7	4
	12	+0.018 0	10		16	16	15	47	15	47	16	10	9	10.4	10	—
	15	+0.018 0	10		22	18	15	55	19	51	18	12	9	13.8	13	5		6.6	M6
	20	+0.021 0	15	+0.018 0	28	23	20	69	23	66	23	15	12	17.7	15	7.5	11
	25		15	+0.018 0	32	26	20	83	31	74	28	18	12	20.9	15	7.5	14
	30		20	+0.021 0	40	30	25	95	35	87	32	21	16	25.6	19	10	16	9	M8
	35	+0.025 0	25	+0.021 0	45	33	28	107	41	100	39	24	19	29.1	21.5	12.5	18	9	M8
