35系列二节式双向滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNMDQ	35.3	SPCC	镀锌(蓝白)	带缓冲功能 ● 双向拉开
JT-HNMDF	35.1	SUS304	—	带缓冲功能 ● 双向拉开

特点：
●双向拉开；
●行程完全拉开位置时再用力拉内轨条可以拔出；
●推荐M4十字圆头螺丝。
注意：
●拔出的内轨条不可以插到其它滑轨上面使用，避免发生滑力不顺；
●润滑油：Mobil-UX-EP0。
按根销售。
承重与重量仅供参考。

选型参数

选型表

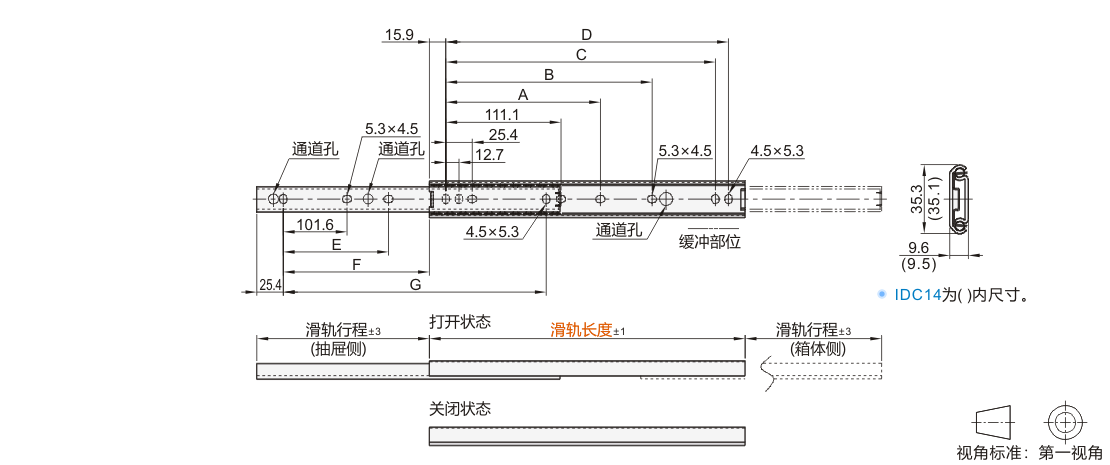

型号		滑轨行程	A	B	C	D	E	F	G	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	承重 (1副)	参考重量 (kg/pcs)
JT-HNMDQ (SPCC) JT-HNMDF (SUS304)	304.8	227	—	149.2	260.3	273	—	152.4	254	32kgf	0.3
	355.6	278		200	311.1	323.8		203.2	304.8	30kgf	0.35
	406.4	303		250.8	361.9	374.6		254	355.6	36kgf	0.41
	457.2	328	212.7	301.6	412.7	425.4	203.2	304.8	406.4	43.1kgf	0.46
	508	379	238.1	352.4	463.5	476.2	228.6	355.6	457.2	40kgf	0.51
	558.8	405	263.5	403.2	514.3	527	254	406.4	508	45kgf	0.58
	609.6	430	288.9	454	565.1	577.8	279.4	457.2	558.8	45kgf	0.62
	660.4	481	314.3	504.8	615.9	628.6	304.8	508	609.6	42kgf	0.68
	711.2	506	339.7	555.6	666.7	679.4	330.2	558.8	660.4	42kgf	0.73
