压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMQSL●	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	—	标准螺帽型
JT-IMQDL	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	镀黑铬	标准螺帽型
JT-IMQSM●	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	—	标准螺帽型
JT-IMQDM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	镀黑铬	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

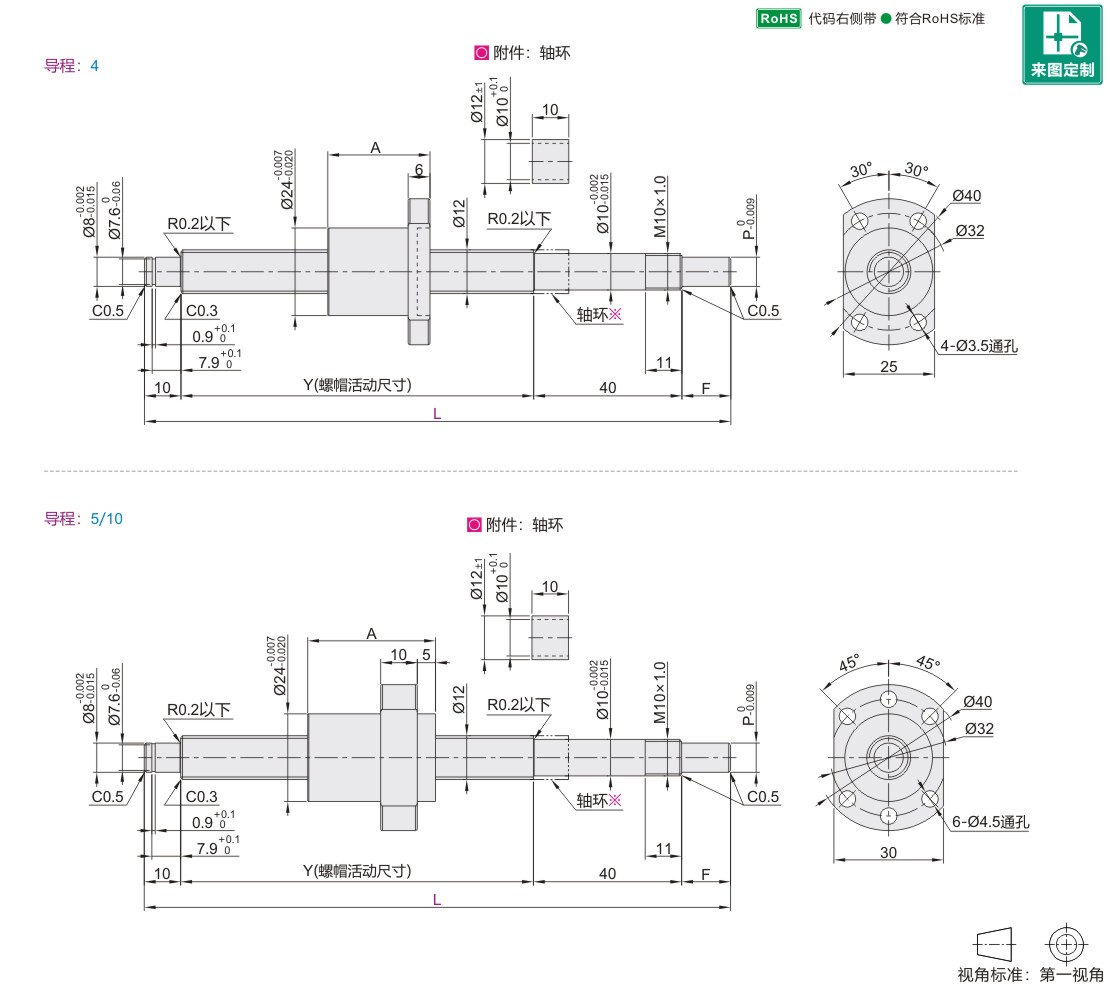

型号												最小单位1 L				F	P	Y	A	滚珠直径	丝杠底径		螺纹旋向			螺母环圈数	轴向间隙	基本额定负载
代码						丝杠轴径			导程			最小单位1 L				F	P	Y	A	滚珠直径	丝杠底径		螺纹旋向			螺母环圈数	轴向间隙	C(动)kN				Co(静)kN
JT-IMQSL JT-IMQDL JT-IMQSM JT-IMQDM						12			4			150~800				15	8	L-65	33	2.5	10.2		右旋			1圈3列	0.05以下	1.8				4.1
									5										30		9.8					2.8圈1列	0.05以下	1.8				4.1
									10										42		9.8					2.8圈1列	0.10以下	2				3.5

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMQSL JT-IMQDL JT-IMQSM JT-IMQDM	12	4 5 10	圆法兰	JT-IVXSD-10(详情请在怡合达网站搜索查看)	JT-IVXDD-10(详情请在怡合达网站搜索查看)
JT-IMQSL JT-IMQDL JT-IMQSM JT-IMQDM	12	4 5 10	方形	JT-IVXFD-10(详情请在怡合达网站搜索查看)	JT-IVXQD-10(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMQSL JT-IMQDL JT-IMQSM JT-IMQDM	12	10	JT-IAASD JT-IAASU JT-IAASX	1210
