定位珠螺纹安装法兰型

图片仅供参考

定位珠螺纹安装法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	球头 / 材质	球头 / 硬度	弹簧 / 材质	类型
JT-WBOOD	超轻载	S45C	30~35HRC	发黑	SUS440C	56HRC~	SUS631J1	螺纹安装型 ● 金属球头
JT-WBOOF	轻载	S45C	29~35HRC	镀黑锌	SUS440C	52HRC~	SUS304	螺纹安装型 ● 金属球头
JT-WBOOU	轻载	SUS303	一	一	SUS440C	56HRC~	SUS631J1	螺纹安装型 ● 金属球头
JT-WBOOO	轻载	SUS303	一	一	SUS440C	52HRC~	SUS304	螺纹安装型 ● 金属球头
JT-WBOOQ	轻载	铜	一	一	SUS440C	56HRC~	SUS304	螺纹安装型 ● 金属球头

选型参数

选型表

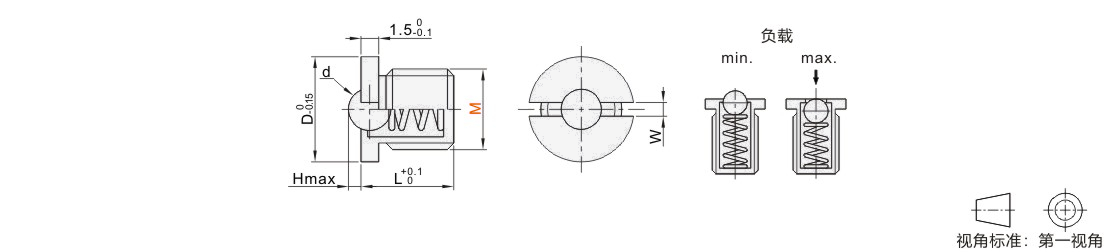

型号		H	d	L	D	W	负载(N)
代码	M						超轻载		轻载
							JT-WBOOD		JT-WBOOU/JT-WBOOQ		JT-WBOOF/JT-WBOOO
							min.	max.	min.	max.	min.	max.
超轻载 JT-WBOOD 轻载 JT-WBOOU JT-WBOOF JT-WBOOO JT-WBOOQ	5	0.8	3	5	7	0.8	0.5	5.7	1.2	6.5	1	3
	6	1	4	6	8	1	2.7	6.4	2.6	8.1	3	8
	8	1.6	5	7	10	1.5	2.8	9.7	1.2	10.3	5	10
	10	1.9	6.35	9	12		6.3	11.8	6	17.3	6	15
	12*	2.4	7.94	11.5	14		8.9	15.1	2	18.9	—	—
	16*	3.2	9.53	16	18	2	9.8	21.6	12.9	25.6	—	—

JT-WBOOF/JT-WBOOO无带*号规格。 kgf=N×0.101972
