螺纹M(mm) *

浮动接头方法兰型内螺纹型

图片仅供参考

浮动接头方法兰型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装法兰 / 材质	安装法兰 / 表面处理	气缸连接件 / 材质	气缸连接件 / 硬度	气缸连接件 / 表面处理	类型
JT-UQOSD	S45C	发黑	S45C	28~33HRC	发黑	低硬度型
JT-UQOSU	S45C	无电解镀镍	S45C	28~33HRC	无电解镀镍	低硬度型
JT-UQOSX	SUS304	—	SUS304	—	—	低硬度型
JT-UQOUD	S45C	发黑	S45C	28~33HRC	发黑	低硬度薄型
JT-UQOUX	SUS304	—	SUS304	—	—	低硬度薄型

由于是低硬度型，请在低负载、低速度时使用。

选型参数

低硬度型

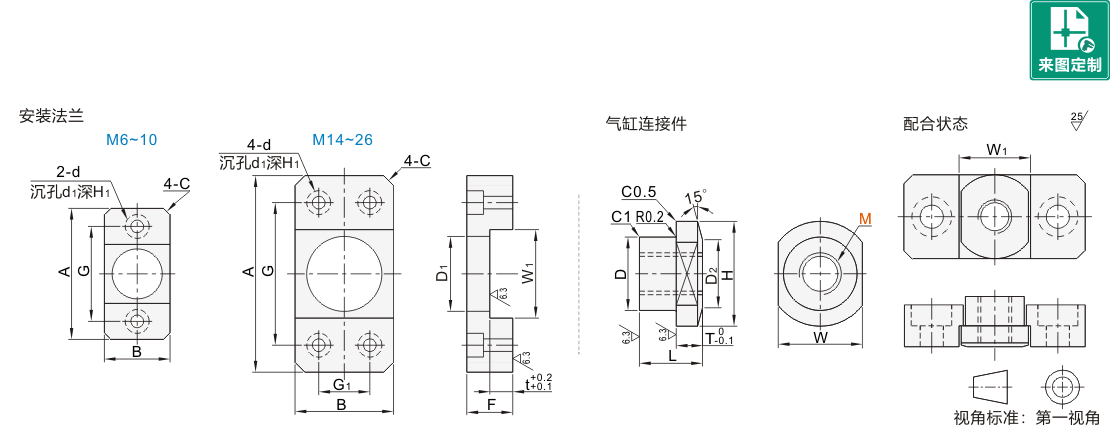

型号		安装法兰												气缸连接件
代码	M	A	G	B	G1	W1	D1	t	F	d	d1	H1	C	M×螺距	L	D	D2	H	T	W
JT-UQOSD JT-UQOSU JT-UQOSX	6	38	26	16	—	14	13	4	8	4.5	8	4	2	6×1.0	10	12	11	16	4	13
	8	43	30	20		17	15	5	10	5.5	9.5	5	2	8×1.25	12	14	13	20	5	16
	10	50	35	24		21	19	7	14	7	11	6	3	10×1.25	16	18	15	24	7	20
	14	60	45	32	16	27	25	8	16	7	11	6		14×1.5	18	24	20	32	8	26
	18	75	55	38	20	34.5	31.5	9	18	10	14	8		18×1.5	20	30	26	38	9	33
	22	90	65	48	25	42	37	11	22	12	17.5	10	4	22×1.5	24	35	30	48	11	40
	26	100	75	54	30	47	42	13	26	12	17.5	10	4	26×1.5	28	40	32	54	13	45

低硬度薄型

型号		安装法兰												气缸连接件
代码	M	A	G	B	G1	W1	D1	t	F	d	d1	H1	C	M×螺距	L	D	D2	H	T	W
JT-UQOUD JT-UQOUX	10	50	35	24	—	21	19	3.5	7	7	11	4	3	10 ×1.25	8	18	15	24	3.5	20
	14	60	45	32	16	27	25	4	8	7	11	4		14×1.5	9	24	20	32	4	26
	18	75	55	38	20	34.5	31.5	4.5	9	10	14	5		18 ×1.5	10	30	26	38	4.5	33
