微型宽幅直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBLSD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBLSU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件
JT-HBLSO	精密级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBLSX	精密级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

精度等级选型参照精度等级表。

选型参数

选型表

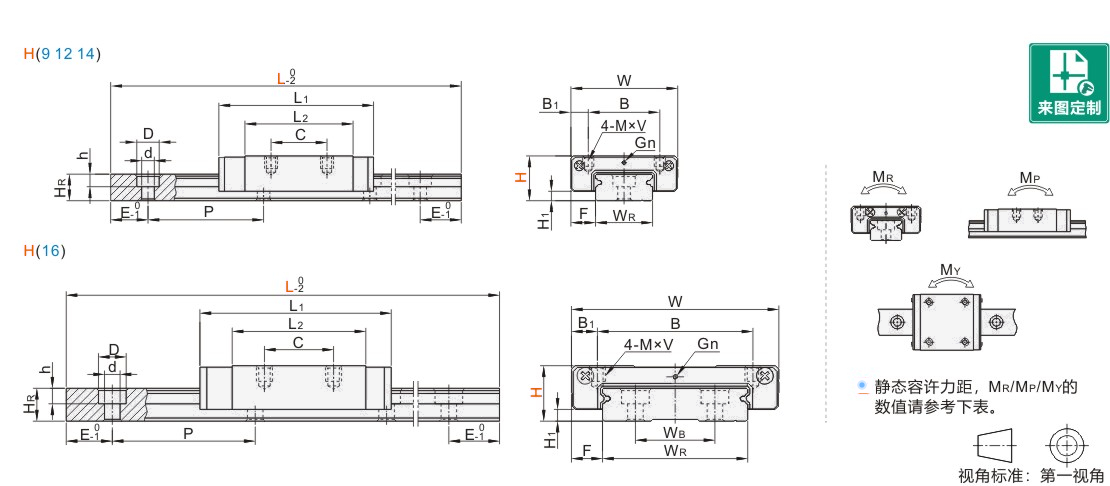

型号		L	润滑系统	H1	F	滑块尺寸
代码	H	L	润滑系统	H1	F	W	B	B1	C	L1	L2	Gn	M×V
JT-HBLSD JT-HBLSU JT-HBLSO JT-HBLSX	9	50~290	注油孔	2	5.5	25	19	3	10	30.6	21	Ø1.5	M3×3
	12	50~290		3	6	30	21	4.5	12	38.7	26.1	Ø1.2	M3×3
	14	70~470		4	8	40	28	6	15	44	29.4	Ø1.2	M3×4
	16	70~670		4	9	60	45	7.5	20	54.8	37.8	Ø3	M4×4.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

N(安装孔数)/E(螺钉中心孔至端面距离)

N(安装孔数)/E(螺钉中心孔至端面距离)

P：螺钉孔间距离

E：螺钉中心孔至端面距离

精度基准

类型	尺寸精度(µm)		普通级	精密级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04	±0.02
	单滑块	宽度F的容许尺寸误差	±0.04	±0.025
	双滑块	高度H的相互误差	0.03	0.015
	双滑块	宽度F的相互误差	0.03	0.02
多组导轨	多组导轨高度H的相互误差		0.07	0.04
单组/多组导轨	滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
	滑块D面对滑轨B面的行走平行度
