免键胀套挡圈一体式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

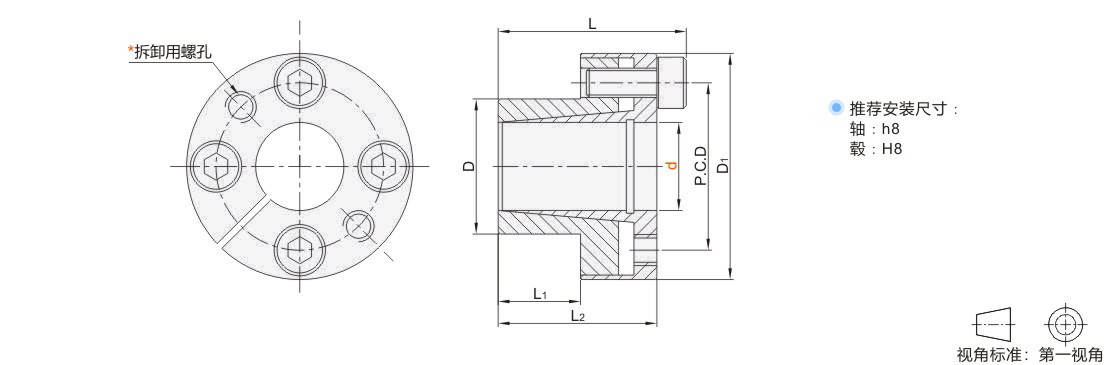

※ 拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号		D	D1	P.C.D	L1	L2	L	DIN912-12.9级锁紧螺钉				容许最大扭矩 (N·M)		容许轴向负载 (kN)		轴接触面压强 (N/mm²)		毂接触面压强 (N/mm²)
型号								规格	数量	锁紧扭矩Ts(Nm)		容许最大扭矩 (N·M)		容许轴向负载 (kN)		轴接触面压强 (N/mm²)		毂接触面压强 (N/mm²)
代码	d							规格	数量	JT-VDTQD JT-VDTQU JT-VDTQQ	JT-VDTQF	JT-VDTQD JT-VDTQU JT-VDTQQ	JT-VDTQF	JT-VDTQD JT-VDTQU JT-VDTQQ	JT-VDTQF	JT-VDTQD JT-VDTQU JT-VDTQQ	JT-VDTQF	JT-VDTQD JT-VDTQU JT-VDTQQ	JT-VDTQF
JT-VDTQD JT-VDTQU JT-VDTQQ JT-VDTQF	5	12	23	15.5	10	19	22	M3×8	4	1.5	1.1	8	3	4	1.05	187	58	100	31
	6	12	23	15.5	10	19	22	M3×8		1.5	1.1	10	4	4	1.05	155	48	100	31
	8	15	28	19.5	12	23	27	M4×10		4.0	2.6	23	8	6.06	1.9	175	54	115	36
	10	18	31.5	22.5					5			40	13	8.7	2.72	194	61	132	43
	12	20	33.5	24.5								55	17			162	50	119	39
	14	22	35.5	26.5								60	19			139	44	108	35
	15	23	38.5	28.5	14	27	32	M5×12	4	8.5	5.8	110	36	15.10	4.95	177	59	145	49
	16	24	39.5	29.5								123	40			162	55	144	45
	17	25	40.5	30.5								131	43			155	53	135	47
	18	26	46	33		30	36	M6×14		12.0	9.3	215	68	21.20	7.50	190	63	196	64
	19	27	47	34								223	71			183	60	189	62
	20	28	48	35								235	76			175	57	182	59
	22	32	52	39	16	32	38					254	82			146	46	139	46
	24	34	54	41								276	89			134	43	131	41
	25	34	54	41								291	94			128	41	132	43
	28	39	59	46	20	36	42		6			486	157	34.50	11.05	146	46	138	46
	30	41	61	48								523	163			137	44	130	43
	32	43	63	50								555	178			126	41	125	41
	35	47	67	54	22	38	44		8			812	260	46.40	14.40	143	47	139	44
	40	53	73	60	22	38	44					925	297	46.40	14.40	128	41	124	40
	45	59	84	69	30	50.5	58.5	M8×18		32.0	20.9	1890	605	82.5	26.50	159	52	143	49
	50	65	90	75	30	50.5	58.5	M8×18		32.0	20.9	2110	680	82.5	26.50	144	46	133	43

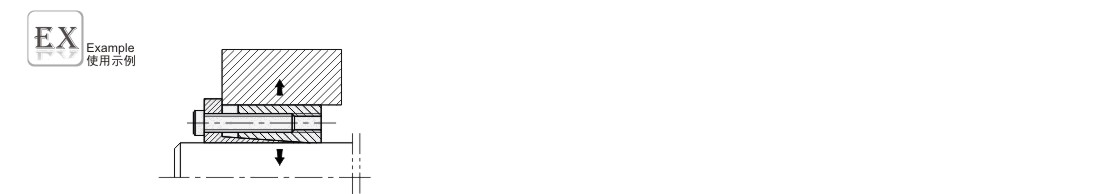

使用示例

可选加工参数

暂未上传文档资料

免键胀套 挡圈一体式
