选型参数

螺纹M(mm) *

螺距 *

长度L(mm) *

浮动接头外螺纹型简易连接型

图片仅供参考

浮动接头外螺纹型简易连接型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	表面硬度	类型
JT-UQMSD	S45C	镀硬铬	750HV~	外螺纹型 ● T尺寸固定型

选型参数

选型表

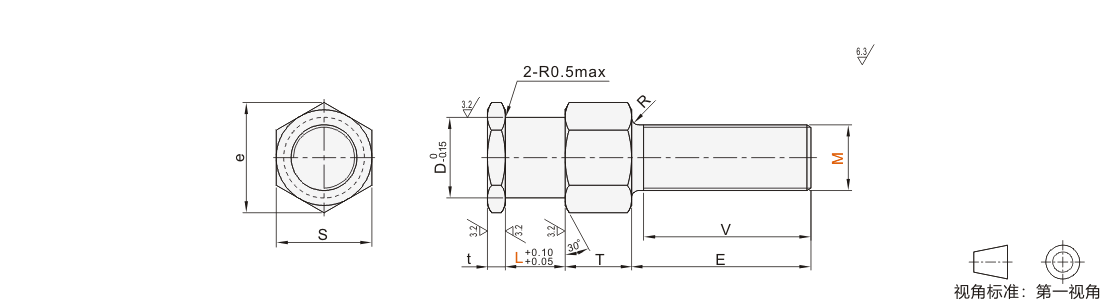

型号		螺距	L	T	t	D	S	e	E	V	R
代码	M	螺距	L	T	t	D	S	e	E	V	R
JT-UQMSD	3	0.5	4	4	3	4	6	6.9	8	6	1
	4	0.7	4	5		4	6	6.9	11	9
	5	0.8	4 5	5		6	8	9.2	13	11
	6	1.0	4 5 6	6		7	10	11.5	19	17	1.5
	8	1.25	5 6 8	8	4	10	14	16.2	20	18	1.5
	10	1.5	6 8	9		13	17	19.6	24	21	2
	12	1.5	6 8 10	9		16	21	24	28	25
	14	1.5	8 10 12	12		18	24	27	32	29
	16	2.0	8 12	12		21	26	30	40	37
	20	2.5	12 15	15	5	25	30	34.6	50	46
	22	2.5	12 15 20	17	6	27	32	36.9	60	56	2.5
