卡套接头外螺纹直通式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TWRSX	SUS316	外螺纹 ● 直接头

选型参数

选型表

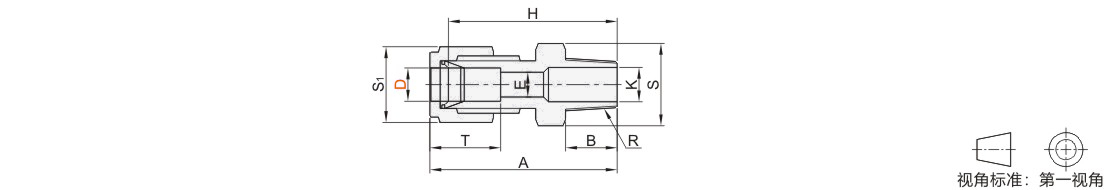

型号		公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	K	H
代码	D	公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	K	H
JT-TWRSX	3.18(1/8'')	1	R1/8	32.5	10	14	2.4	12	12	4.8	25
	3.18(1/8'')	2	R1/4	37.5	14	14	2.4	14		7.1	30
	4	1	R1/8	32.2	10	13.7	3	12		4.8	25.5
	4	2	R1/4	36.7	14	13.7	3	14		7.1	30
	6	1	R1/8	33.8	10	15.8	4.8		14	4.8	26
		2	R1/4	38.8	14					7.1	31
		3	R3/8	38.8	14			17		9.5	31
		4	R1/2	45.1	19			22		11.9	37.3
	6.35(1/4'')	1	R1/8	33.8	10			14		4.8	26
		2	R1/4	38.8	14			14		7.1	31
		3	R3/8	38.8	14			17		9.5	31
	8	1	R1/8	34.7	10	16.7		14	16	4.8	27
		2	R1/4	39.7	14		6	14		7.1	32
		3	R3/8	39.7	14		6.4	17		9.5	32
		4	R1/2	45.8	19		6.4	22		11.9	38.1
	9.53(3/8'')	2	R1/4	40.1	14	19.6	7.1	17	17	7.1	32.5
		3	R3/8	40.1	14			17		9.5	32.5
		4	R1/2	46.5	19			22		11.9	38.9
	10	2	R1/4	40.6	14			17	19	7.1	33
		3	R3/8	40.6	14		9.5	17		9.5	33
		4	R1/2	46.5	19		7.9	22		11.9	38.9
	12	2	R1/4	44.1	14	23.8	7.1	19	22	7.1	33.3
		3	R3/8	44.1	14		9.5	19		9.5	33.3
		4	R1/2	49.7	19		9.5	22		11.9	38.9
	12.7(1/2'')	2	R1/4	43.2	14	23.4	7.1	19		7.1	33
		3	R3/8	43.5	14		9.5	19		9.5	33.3
		4	R1/2	49.1	19		10.4	22		11.9	38.9
