产地

选型参数

丝杠轴径 *

导程 *

长度L(mm) *

400~2500/1

固定端连接位长度F(mm) *

38~70/1

固定端连接位外径P(mm) *

20~28/1

压轧滚珠丝杠标准螺帽型重载高速型

图片仅供参考

压轧滚珠丝杠标准螺帽型重载高速型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMRFL ●	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58～62HRC	58～62HRC	标准螺帽型
JT-IMRFM	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	58～62HRC	58～62HRC	标准螺帽型

选型参数

选型表

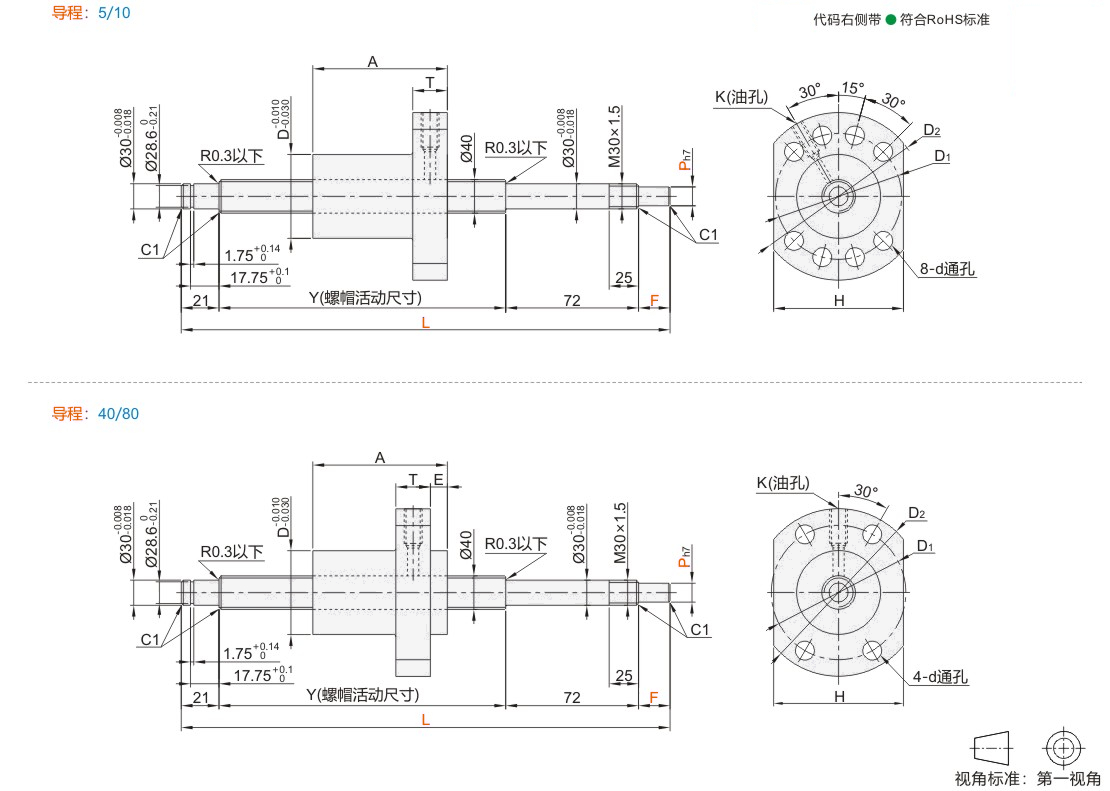

型号			最小单位1			滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	基本额定负载
代码	丝杠轴径	导程	L	F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	C(动)kN	Co(静)kN
JT-IMRFL JT-IMRFM	40	5	400~2500	38~70	20~28	3.175	1×4	右旋	L-(93+F)	63	55	14	78	93	70	9	—	M8	20.59	78.34
		10				6.35	1×4			63	88	14	78	93	70	9	—	M8	52.95	152
		40					1.8×2			73	99	15	93	114	75	11	19.5	M6	47.38	137.9
		80					0.8×2			73	90	15	93	114	75	11	19.5	M6	22.29	62.64

压轧滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码					丝杆轴径							导程								支座形状									推荐丝杠固定座												推荐丝杆支撑座
JT-IMRFL JT-IMRFM					40							5 10 40 80								圆法兰									JT-IVXSD-30(请在怡合达网站搜索查看)												JT-IVXDD-30(请在怡合达网站搜索查看)
JT-IMRFL JT-IMRFM					40							5 10 40 80								方形									JT-IVXXD-30(请在怡合达网站搜索查看)												JT-IVXLD-30(请在怡合达网站搜索查看)

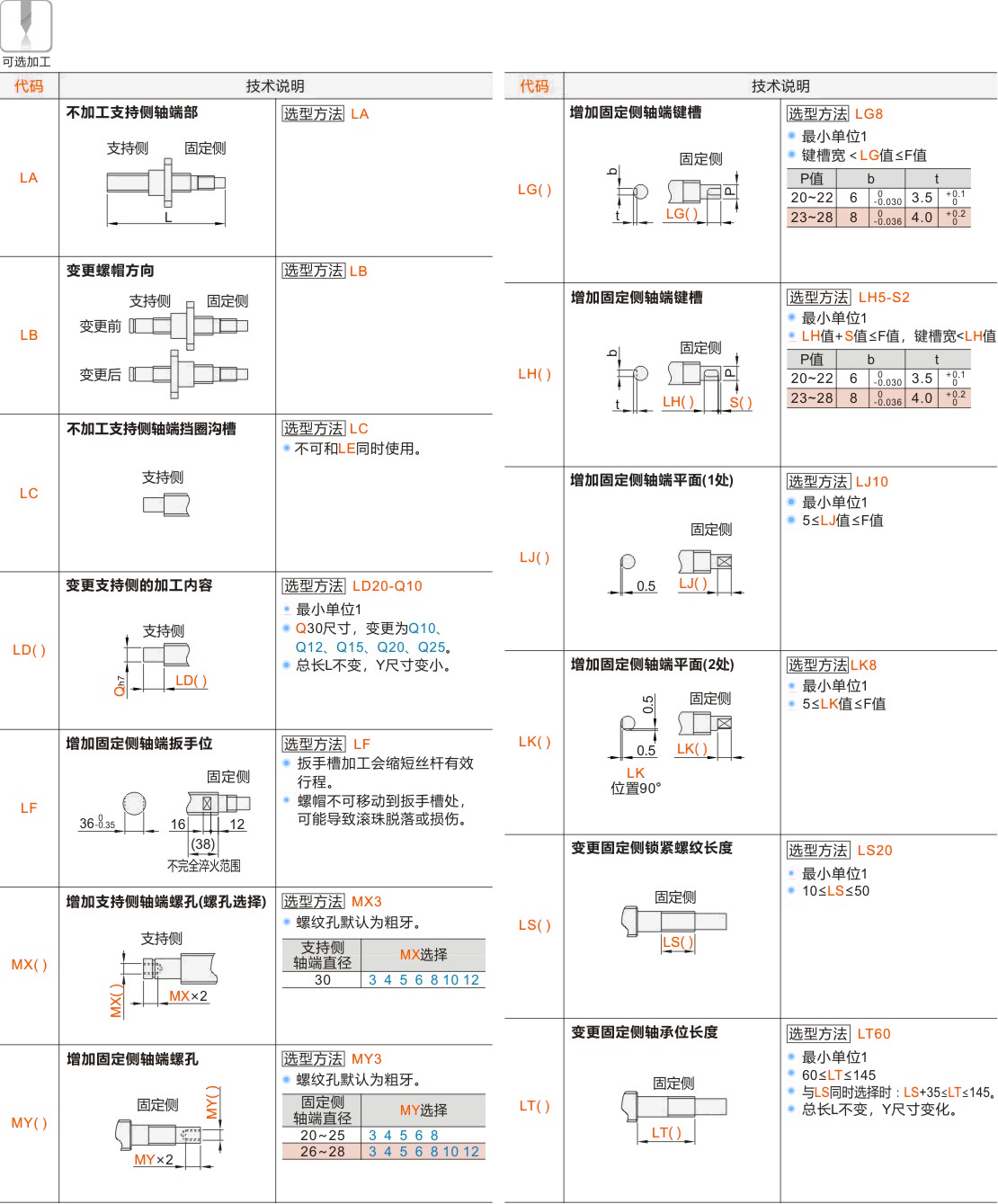

可选加工参数

产品名称

暂未上传文档资料
