63系列重载二节双向滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
行程超过滑轨长度1/2，且可双向滑动；
材料淬火后具有较高的接触疲劳性能，结构紧凑，承载高；
滚道经过淬火/研磨处理，耐磨性极高；
运行顺畅，噪音低。
承载与重量仅供参考。
按根销售。

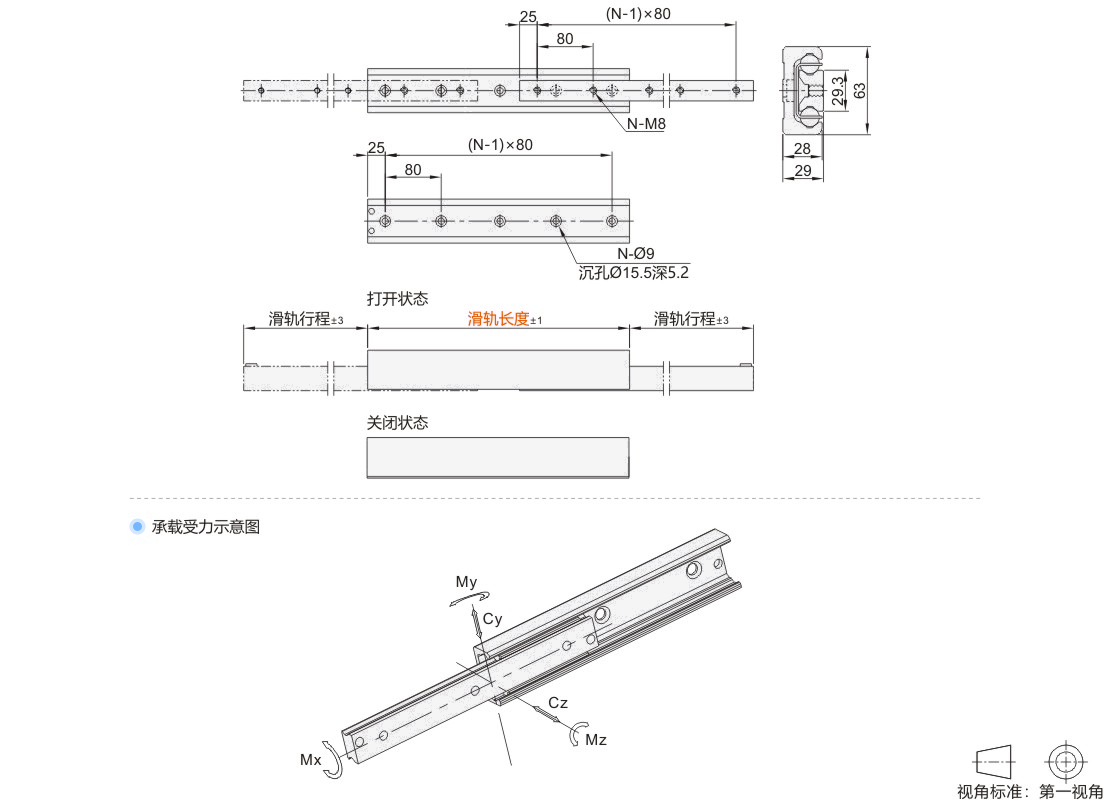

选型参数

选型表

型号		滑轨行程	N (安装孔数量)	承载能力					参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	N (安装孔数量)	Cy(N)	Cz(N)	Mx(N·m)	My(N·m)	Mz(N·m)	参考重量 (kg/pcs)
JT-HNXLF JT-HNXLO JT-HNXLX	610	333	8	10591	7414	237	1553	2219	3.15
	690	373	9	12534	8774	273.75	2072	2960	3.55
	770	413	10	14489	10142	310.5	2666	3808	3.95
	850	453	11	16452	11516	347.25	3334	4763	4.4
	930	493	12	18421	12895	384	4077	5824	4.8
	1010	533	13	20395	14277	420.7	4894	6992	5.2
	1090	573	14	22373	15661	457.45	5787	8267	5.6
	1170	613	15	24354	17048	494.2	6754	9648	6.05
	1250	653	16	26337	18436	5309.5	7795	11136	6.45
	1330	693	17	28322	19825	567.7	8912	12731	6.85
	1410	733	18	30309	21216	604.45	10102	14432	7.25
	1490	773	19	32297	22608	641.2	11368	16240	7.65
