星形把手内外安装型

图片仅供参考

星形把手内外安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	端盖部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBYXD	PA66(黑色)	PP	—	—	五角型超级把手 ● 内外安装型
JT-QBYXX	PA66(黑色)	PP	SWRM10	镀锌	五角型超级把手 ● 外螺纹型

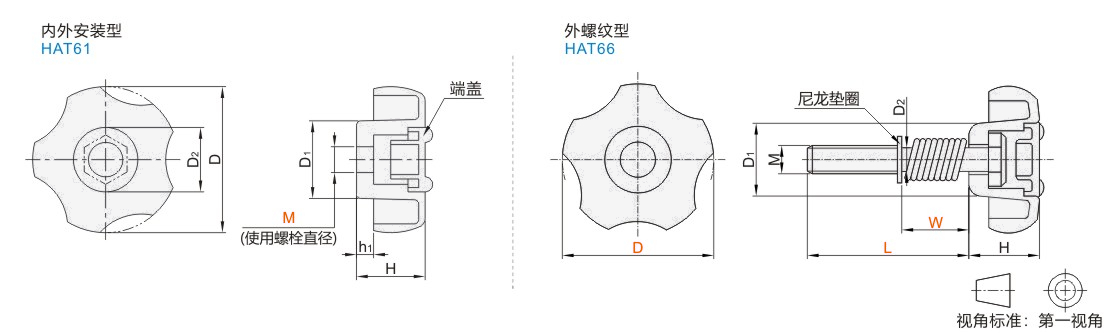

选型参数

JT-QBYXD

型号		端盖颜色	D	D1	D2	H	h1	参考重量 (kg/pcs)
代码	M	端盖颜色	D	D1	D2	H	h1	参考重量 (kg/pcs)
JT-QBYXD	6	J(橙色) W(白色)	34	16	15	16	4	0.01
	8		38	20	18	18	4	0.01
	10		43	24	22	22	6	0.02
	12		53	26	25	22	4	0.03

JT-QBYXX

型号		L	W	D1	D2	H	M	弹簧尺寸				参考重量 (kg/pcs)
代码	D	L	W	D1	D2	H	M	弹簧线径(d)	弹簧长度(L)	弹簧内径(D)	弹簧常数	参考重量 (kg/pcs)
JT-QBYXX	34	30	10 20	18	5	16	6	0.8	10	6	2.9N/mm	0.015
		40	20 30					0.9	20			0.018
		50	20 30					0.9	30			0.023
	38	30	10 20	20	6	18	8	0.8	10	8		0.026
		40	20 30					1.0	20			0.028
		50	20 30					1.0	30			0.032
		60	20 30 40					1.2	40			0.035
	43	40	20 30	22	8	21	10	1.2	20	10		0.038
		60	20					1.4	30			0.040
		70	30 40					1.4	40			0.042
