代码	代码分类	材质	表面处理
JT-GSXSD	带挡圈槽型	S45C	发黑
JT-GSMUD	两端内螺纹型	S45C	发黑
JT-GSNFD	一端内螺纹一端外螺纹型	S45C	发黑
JT-GSXSU	带挡圈槽型	S45C	无电解镀镍
JT-GSMUU	两端内螺纹型	S45C	无电解镀镍
JT-GSNFU	一端内螺纹一端外螺纹型	S45C	无电解镀镍
JT-GSXDD	带挡圈槽型	SUS304	—
JT-GSMQD	两端内螺纹型	SUS304	—
JT-GSNOD	一端内螺纹一端外螺纹型	SUS304	—

表1

N	Y+F
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

外螺纹退刀槽尺寸见表2。

选型参数

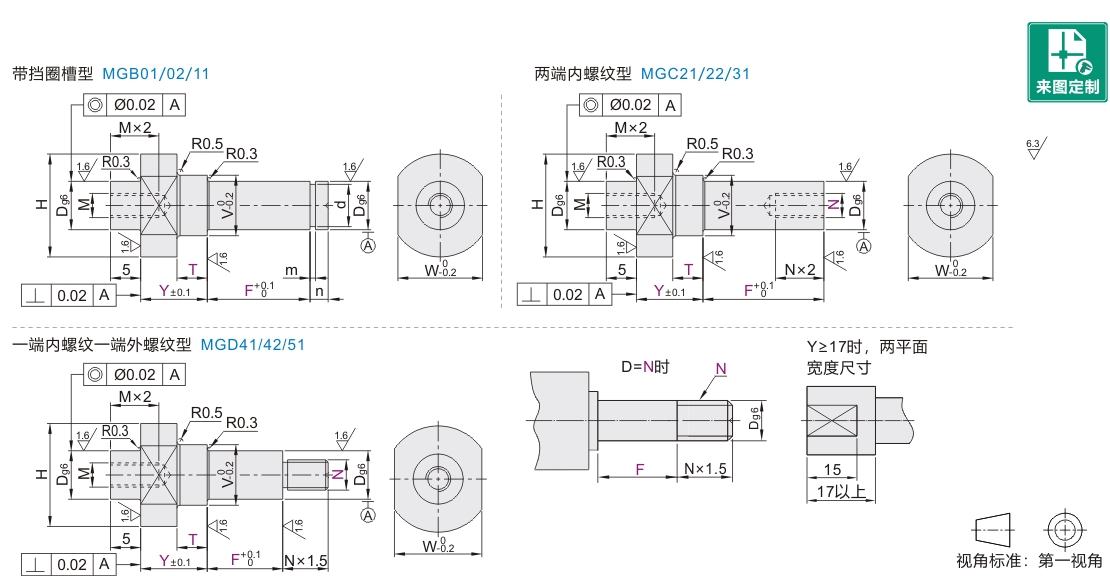

带挡圈槽型

型号		Dg6		最小单位1		T	M	V	H	W	d		m	n
代码	规格	Dg6		Y	F	T	M	V	H	W	d		m	n
JT-GSXSD JT-GSXSU JT-GSXDD	6	6	-0.004 -0.012	4~65	5~80	1 3 5	M3	8	14	12	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014			1 3 5	M4	10	17	14	7	+0.09 0	0.9	3
	10	10	-0.005 -0.014			2 5 8	M6	13	21	18	9.6	0 -0.09	1.15	3
	12	12	-0.006 -0.017		10~110		M8	15	24	21	11.5	0 -0.11		4
	15	15						18	28	25	14.3
	17	17						20	32	28	16.2
	20	20	-0.007 -0.020	4~80				24	36	32	19	0 -0.13	1.35	5
	25	25						29	43	38	23.9	0 -0.21	1.35
	30	30						34	50	44	28.6	0 -0.21	1.65

两端内螺纹型

型号		Dg6		最小单位1		T	N	M	V	H	W
代码	规格	Dg6		Y	F	T	N	M	V	H	W
JT-GSMUD JT-GSMUU JT-GSMQD	6	6	-0.004 -0.012	4~65	5~80	1 3 5	3	M3	8	14	12
	8	8	-0.005 -0.014			1 3 5	4	M4	10	17	14
	10	10	-0.005 -0.014			2 5 8	4 5 6	M6	13	21	18
	12	12	-0.006 -0.017		10~110		5 6 8	M8	15	24	21
	15	15					6 8 10		18	28	25
	17	17							20	32	28
	20	20	-0.007 -0.020						24	36	32
	25	25					8 10 12		29	43	38
	30	30					8 10 12 16		34	50	44

一端内螺纹一端外螺纹型

型号		Dg6		最小单位1		T	N	M	V	H	W
代码	规格	Dg6		Y	F	T	N	M	V	H	W
JT-GSNFD JT-GSNFU JT-GSNOD	6	6	-0.004 -0.012	4~65	5~80	1 3 5	4 5 6	M3	8	14	12
	8	8	-0.005 -0.014			1 3 5	5 6 8	M4	10	17	14
	10	10	-0.005 -0.014			2 5 8	6 8 10	M6	13	21	18
	12	12	-0.006 -0.017		10~110		6 8 10 12	M8	15	24	21
	15	15					6 8 10 12		18	28	25
	17	17					8 10 12 16		20	32	28
	20	20	-0.007 -0.020				10 12 16 20		24	36	32
	25	25							29	43	38
	30	30							34	50	44

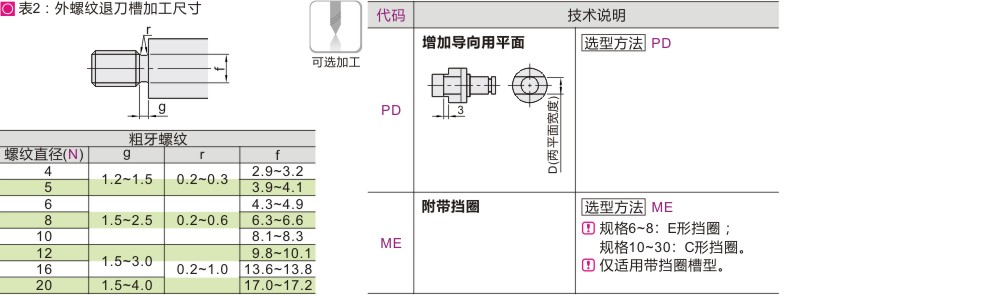

表2：外螺纹退刀槽加工尺寸

粗牙螺纹
螺纹直径(N)	g	r	f
4	1.2~1.5	0.2~0.3	2.9~3.2
5	1.2~1.5	0.2~0.3	3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2
