十字槽沉头螺钉全牙粗牙

图片仅供参考

十字槽沉头螺钉全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YBFSD	粗牙	SWCH	镀蓝白锌	十字槽沉头螺钉
JT-YBFSU	粗牙	SUS304	—	十字槽沉头螺钉
JT-YBFSQ	粗牙	SUS316	—	十字槽沉头螺钉
JT-YBFSF	粗牙	低碳钢	黑色达克罗	十字槽沉头螺钉

选型参数

碳钢（SWCH）

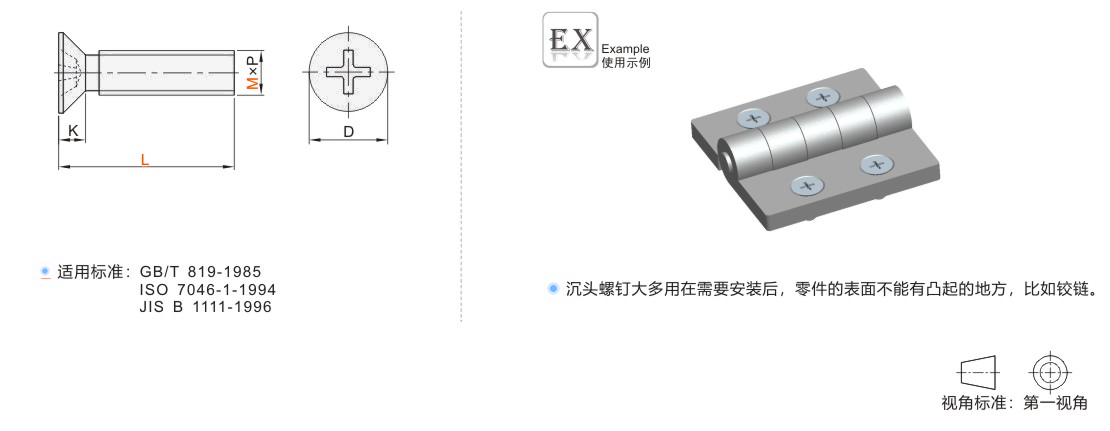

型号		L	P 螺距	D		K (max)
代码	M	L	P 螺距	max	min	K (max)
JT-YBFSD	2.5	6 8 10 12 14 16 18 20	0.45	4.7	4.4	1.5
	3	4 5 6 8 10 12 14 16 18 20 25 30 35 40	0.5	5.5	5.2	1.65
	4	6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.7	8.4	8.04	2.7
	5	6 8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	0.8	9.3	8.94	2.7
	6	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	1.0	11.3	10.87	3.3
	8	10 12 16 20 25 30 35 40 45 50 55 60	1.25	15.8	15.37	4.65
	10	16 20 25 30 35 40 45 50 55 60	1.5	18.3	17.78	5

不锈钢（SUS304）

型号		L	P 螺距	D		K (max )
代码	M	L	P 螺距	max	min	K (max )
JT-YBFSU	1.6	3 4 5 6 8 10 12 14 16	0.35	3	2.7	1
	2	3 4 5 6 8 10 12 14 16	0.4	3.8	3.5	1.2
	2.5	4 5 6 8 10 12 14 16 18 20 25 30	0.45	4.7	4.4	1.5
	3	4 5 6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.5	5.5	5.2	1.65
	4	5 6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80	0.7	8.4	8	2.7
	5	6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	0.8	9.3	8.9	2.7
	6	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.0	11.3	10.9	3.3
	8	10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.25	15.8	15.4	4.65
	10	16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.5	18.3	17.8	5

不锈钢（SUS316）

型号		L	P 螺距	D		K (max)
代码	M	L	P 螺距	max	min	K (max)
JT-YBFSQ	1.6	4 5 6 8 10 12 14 16	0.35	3	2.7	1
	2	3 4 5 6 8 10 12 14	0.4	3.8	3.5	1.2
	2.5	4 5 6 8 10 12 14 16 20	0.45	4.7	4.4	1.5
	3	5 8 10 12 14 16 18 20 25 30	0.5	5.5	5.2	1.65
	4	6 8 10 12 14 16 20 25 30 35 40 45 50	0.7	8.4	8	2.7
	5	6 8 10 18 20 25 30 35 40 45 50	0.8	9.3	8.9	2.7
	6	8 12 16 20 25 30 35 40 45 50 55 60	1.0	11.3	10.9	3.3
	8	10 12 14 16 20 25 30 35 40 45 50 55 60 65 70 75	1.25	15.8	15.4	4.65
	10	16 20 25 30 35 40 45 50 55 60	1.5	18.3	17.8	5

低碳钢

型号		L	P 螺距	D		K
代码	M	L	P 螺距	max	min	max
JT-YBFSF	3	4 5 6 8 10 12 14 16 18 20	0.5	5.5	5.2	1.65
	4	6 8 10 12 14 16 18 20	0.7	8.4	8.04	2.7
	5	8 10 12 14 16 18 20 25	0.8	9.3	8.94	2.7
	6	8 10 12 14 16 18 20 25 30	1	11.3	10.87	3.3
