圆形支柱固定夹正交开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件（螺钉）	类型
JT-PNXSD	S45C	发黑	TAC01	同径正交
JT-PNXSU	S45C	喷细砂无电解镀镍	TAC21	同径正交
JT-PNXDD	A6063	黑色阳极氧化	TAC01	同径正交
JT-PNXDU	A6063	本色阳极氧化	TAC21	同径正交

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

选型参数

选型表

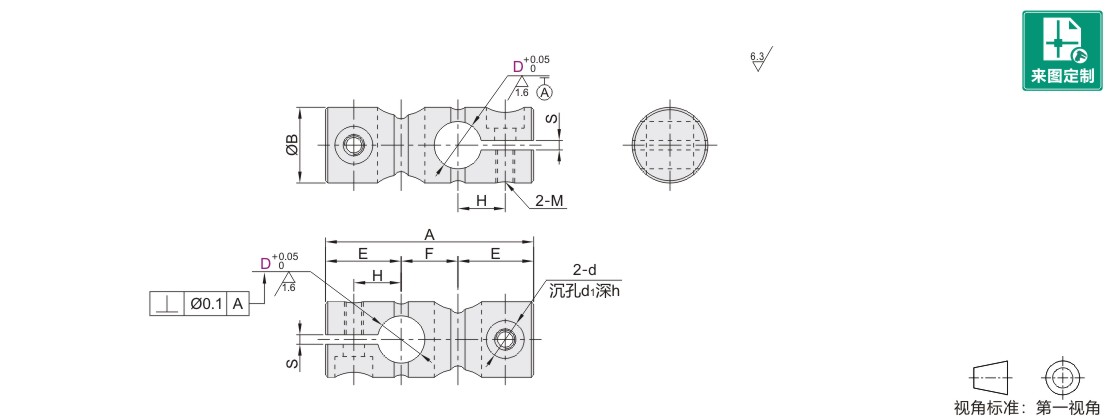

型号		A	B	E	F	H	S	M	沉孔			附件螺钉
代码	D	A	B	E	F	H	S	M	d	d1	h	规格	数量
JT-PNXSD JT-PNXSU JT-PNXDD JT-PNXDU	6	33	12	12.5	8	7.5	1~1.3	M3	3.4	6.5	3.3	M3-L8	2个
	8	40	14	15	10	9	1~1.3	M4	4.5	8	4.4	M4-L8
	10	44	16	16	12	10	1.2~2.3					M4-L10
	12	47	18	16.5	14	10.5						M4-L12
	15	55	22	19	17	12.5		M5	5.5	9.5	5.4	M5-L15
	20	64	28	21	22	14.5		M5	5.5	9.5	5.4	M5-L20
	25	77	32	25	27	17.5		M6	6.6	11	6.5	M6-L22
	30	87	38	27.5	32	20		M6	6.6	11	6.5	M6-L30

JT-PNXSD/JT-PNXSU无D6规格。 JT-PNXDD/JT-PNXDU无D30规格。配合轴的公差建议使用g6~f8。

D	+0.05 0	公差、垂直度为开口加工前的公差。

暂未上传文档资料

圆形支柱固定夹 正交开口式
