悬臂型支柱固定夹

图片仅供参考

悬臂型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-RONMFS	S45C	发黑	TAC01	P尺寸固定型
JT-RONMFD	S45C	喷细砂无电解镀镍	TAC21	P尺寸固定型
JT-RONMFU	A6061	黑色阳极氧化	TAC01	P尺寸固定型
JT-RONMFQ	SUS304	—	TAC21	P尺寸固定型
JT-RONMFF	S45C	发黑	TAC01	P尺寸指定型
JT-RONMFO	S45C	喷细砂无电解镀镍	TAC21	P尺寸指定型
JT-RONMFX	A6061	黑色阳极氧化	TAC01	P尺寸指定型
JT-RONMFL	SUS304	—	TAC21	P尺寸指定型

附件螺钉

D	JT-RONMFS/JT-RONMFU/JT-RONMFF/JT-RONMFX		JT-RONMFD/JT-RONMFQ/JT-RONMFO/JT-RONMFL
8	对应代码 TAC01 (见官网)	M3×10 1个	对应代码 TAC21 (见官网)	M3×10 1个
10		M4×12 1个		M4×12 1个
12		M4×12 1个		M4×12 1个
15		M4×14 1个		M4×14 1个
20		M4×20 1个		M4×20 1个
25		M5×25 1个		M5×25 1个
30		M5×35 1个		M5×35 1个
35		M5×35 1个		M5×35 1个

特点：
● 与支柱组合，可按圆周方向调整安装支座；
● 安装孔尺寸丰富，可满足多款轴径；
● 产品有较高的精度实现超高的锁紧力，从而紧固支柱使其不易转动脱落。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

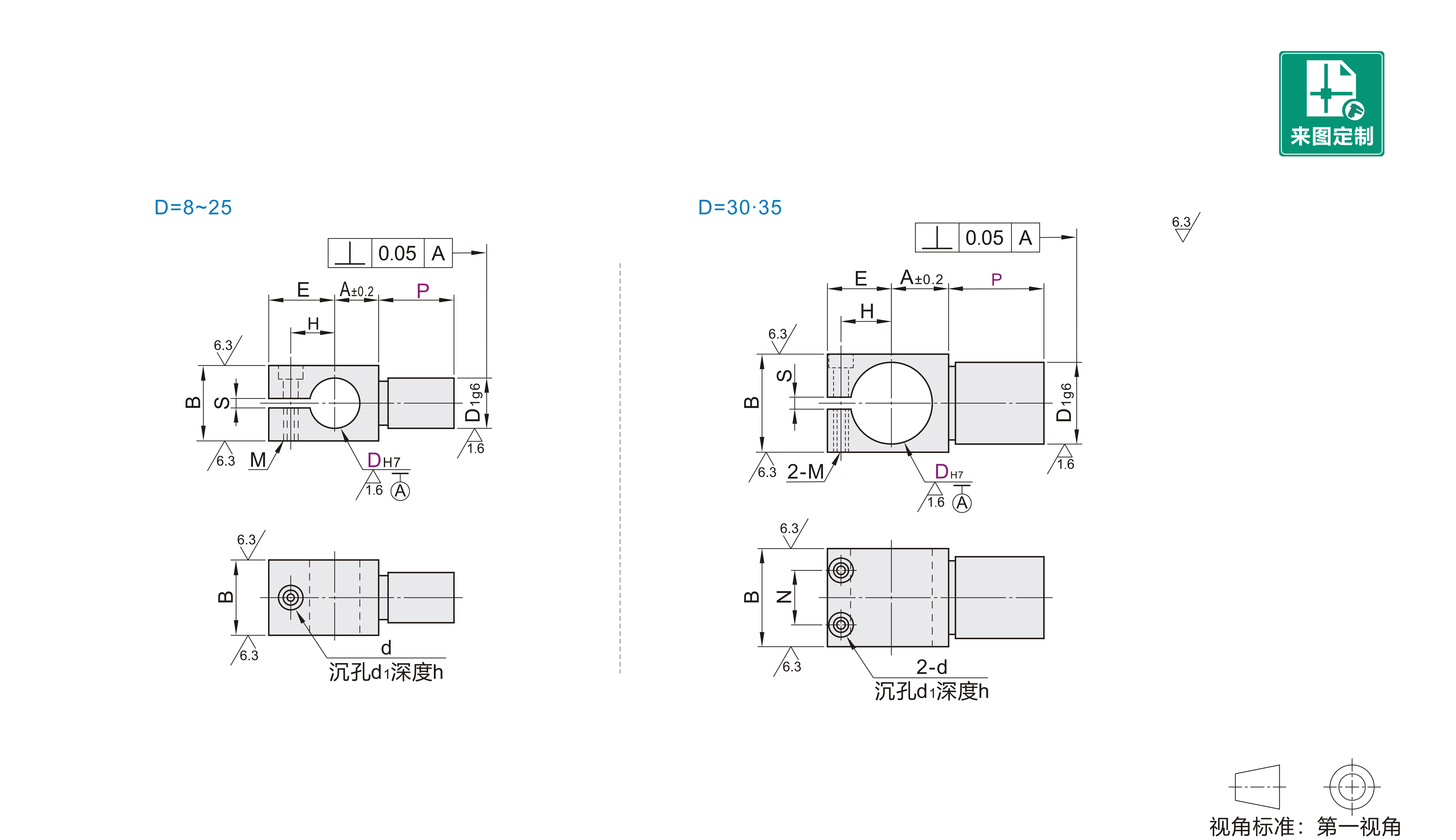

选型参数

选型表

型号			P		D1g6		A	B	E	H	M	d	d1	h	N	S
代码	DH7		固定型	指定型(最小单位5)	D1g6		A	B	E	H	M	d	d1	h	N	S
固定型指定型 JT-RONMFS JT-RONMFF JT-RONMFD JT-RONMFO JT-RONMFU JT-RONMFX JT-RONMFQ JT-RONMFL	8	+0.015 0	12 30 50	10~55	8	-0.005 -0.014	7	12	11.5	7	M3	3.5	6	3	—	2
	10	+0.015 0	13 30 50		10	-0.005 -0.014	9	13	14	9	M4	4.5	7.5	4
	12	+0.018 0	13 30 50		12	-0.006 -0.017	11	15	15.5	10
	15	+0.018 0	19 30 50	15~55	15	-0.006 -0.017	12	19	16	10.5
	20	+0.021 0	25 50 70	25~75	20	-0.007 -0.020	15	25	18.5	13
	25		30 50 70	25~75	25		18	30	22	17	M5	5.5	9	5
	30		35 50 70	30~75	30		21	36	24.5	19					20
	35	+0.025 0	40 70 90	35~ 100	35	-0.009 -0.025	24	40	27.5	21.5					24
