还有0项未选择重置

选择代码

代码参数

主体材质

表面处理

轴固定形式

齿面硬度

选型参数

模数 *

公称型号 *

齿轮内孔直径P(mm) *

6~18/1

图片仅供参考

直齿锥齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

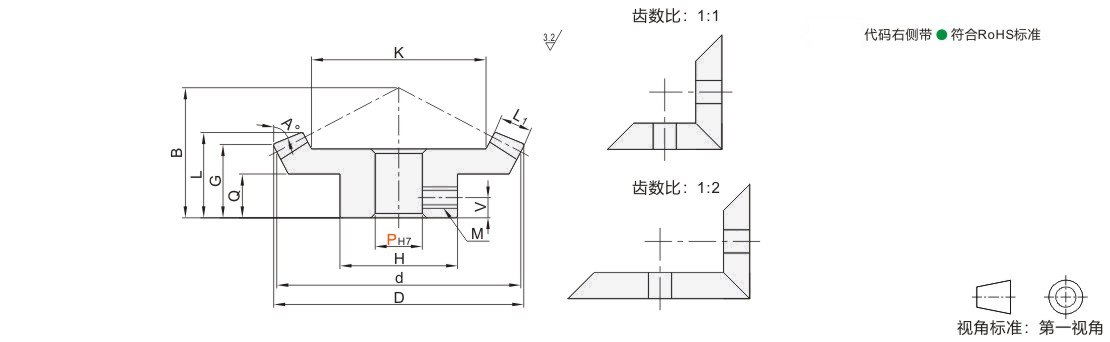

型号		公称型号	内孔直径PH7 最小单位1		齿数	齿数比	配对型号	H	d	D	K	B	L
代码	模数	公称型号	圆孔型螺钉锁紧型	键槽孔型	齿数	齿数比	配对型号	H	d	D	K	B	L

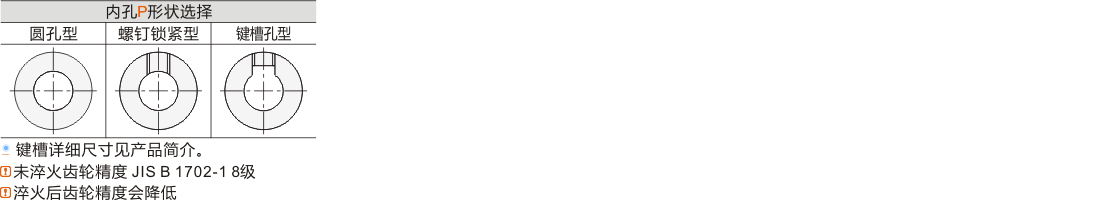

圆孔型 JT-KZRSD JT-KZRSU JT-KZRSQ JT-KZRSF JT-KZRSO 螺钉锁紧型 JT-KZRDD JT-KZRDU JT-KZRDQ JT-KZRDF JT-KZRDO 键槽孔型 JT-KZRUD JT-KZRUU JT-KZRUQ JT-KZRUF JT-KZRUO	1.0	2020	6~8	6~8	20	1:1	2020	16	20	21.41	11.8	21	14.53
		2525	6~10	8~10	25		2525	20	25	26.41	15	23	14.7
		3030	8~12	8~12	30		3030	22	30	31.41	19.4	26	15.89
		2040	6~8	6~8	20	1:2	4020	16	20	21.79	12.1	29.6	15.03
		4020	8~12	8~12	40	1:2	2040	25	40	40.89	28.4	21.8	15.02
	1.5	2020	10~12	10~12	20	1:1	2020	24	30	32.12	17.7	28	18.53
		2525	10~14	10~14	25		2525	30	37.5	39.62	23.7	34	21.26
		3030	12~16	12~16	30		3030	33	45	47.12	29.6	38	22.83
		1836	8~12	8	18	1:2	3618	22	27	29.68	12.2	40.74	22.96
		3618	10~15	10~15	36	1:2	1836	30	54	55.34	34.3	26.75	18.54
	2.0	2020	12~14	12~14	20	1:1	2020	34	40	41.32	23.9	37	24
		2525	12~14	12~14	25		2525	42	50	51.33	32.3	40	23.34
		3030	16~18	16~18	30		3030	44	60	61.36	38.9	51	30.77
		1836	10	10	18	1:2	3618	28	36	37.81	19.1	53.12	29
		3618	12~14	12~14	36	1:2	1836	36	72	72.15	47.6	35.21	24.JT-VMPSLCSFZMPNZFZ
键槽孔型JT-KZRUQ	2.5	3030	一	15~24	30	1:1	3030	60	75	78.536	44.25	62	36.37
		2040		10~14	20	1:2	4020	40	50	54.47	20.47	75	43.61
		4020		14~20	40	1:2	2040	60	100	102.24	58.4	55	40.38

型号		公称型号	齿数	G	Q	V	L1	A	M
代码	模数	公称型号	齿数	G	Q	V	L1	A	M
圆孔型 JT-KZRSD JT-KZRSU JT-KZRSQ JT-KZRSF JT-KZRSO 螺钉锁紧型 JT-KZRDD JT-KZRDU JT-KZRDQ JT-KZRDF JT-KZRDO 键槽孔型 JT-KZRUD JT-KZRUU JT-KZRUQ JT-KZRUF JT-KZRUO	1.0	2020	20	11.71	9	4.5	4.3	49°3'	M4
		2525	25	11.21	8	4	5.3	48°51'	M4
		3030	30	11.71	8.9	4.5	6.2	47°42'	M5
		2040	20	10.05	8.6	4	5.7	29°8'	M4
		4020	40	12.69	8	4	5.7	66°0'	M5
	1.5	2020	20	14.06	10	5	6.8	49°3'	M4
		2525	25	16.31	11.5	5	7.5	48°51'	M4
		3030	30	16.56	12.34	6	9.3	47°42'	M5
		1836	18	14.41	12.5	6	9.8	29°25'	M4
		3618	36	14.59	10	5	9.8	66°17'	M5
	2.0	2020	20	18.41	14	7	8.5	49°3'
		2525	25	16.41	10.99	5	10.5	48°51'
		3030	30	22.41	16.79	8	12.4	47°42'	M6
		1836	18	18.01	15.12	7	12.6	29°25'	M4
		3618	36	19	13	6.5	12.6	66°17'	M5
键槽孔型JT-KZRUQ	2.5	3030	30	26.27	18.31	9	15	47°42'	M5
		2040	20	26.12	22.5	10	20	29°8'	M4
		4020	40	32.24	22.17	10	20	65°59'	M5

如配对齿轮使用其它公司的产品，则可能导致齿轮无法啮合。
当选键槽孔的轴孔直径10、键槽宽4.0mm(高1.8mm)的规格时，请将P尺寸指定为10K。

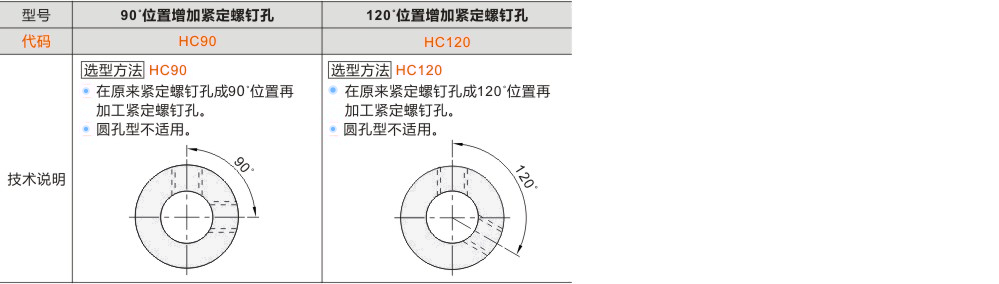

可选加工参数

暂未上传文档资料
