Y-EFA33 闭环型同步带

图片仅供参考

Y-EFA33 闭环型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
Y-EFA33	5	聚氨酯	钢丝	橙色半透明	0~70℃	T5	标准型
Y-EFA33	10	聚氨酯	钢丝	橙色半透明	0~70℃	T10	标准型

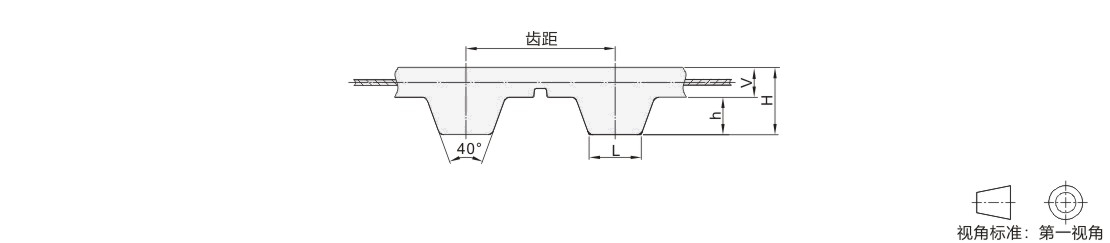

代码	齿形	齿距	L	h	H	V
Y-EFA33	T5	5	1.8	1.2	2.2	1
Y-EFA33	T10	10	3.5	2.5	4.5	2

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

选型参数

选型表

JT-RVABQQ-T5(齿距：5)

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-RVABQQ-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	165	33		JT-RVABQQ-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	510	102
		185	37				525	105
		200	40				545	109
		215	43				550	110
		220	44				560	112
		225	45				575	115
		245	49				600	120
		250	50				610	122
		255	51				620	124
		260	52				630	126
		270	54				640	128
		275	55				650	130
		280	56				660	132
		295	59				675	135
		300	60				690	138
		305	61				700	140
		325	65				720	144
		330	66				750	150
		340	68				780	156
		350	70				800	160
		355	71				815	163
		365	73				840	168
		375	75				850	170
		390	78				900	180
		400	80				940	188
		410	82				990	198
		420	84				1000	200
		425	85				1075	215
		440	88				1100	220
		450	90				1140	228
		455	91				1215	243
		475	95				1380	276
		480	96				1440	288
		500	100				/

JT-RVABQQ-T10(齿距：10)

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
JT-RVABQQ-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	260	26
		370	37
		400	40
		410	41
		440	44
		450	45
		500	50
		530	53
		560	56
		610	61
		630	63
		660	66
		690	69
		700	70
		720	72
		750	75
		780	78
		810	81
		840	84
		880	88
		890	89
		900	90
		920	92
		960	96
		970	97
		980	98
		1010	101
		1080	108
		1100	110
		1110	111
		1140	114
		1150	115
		1210	121
		1240	124
		1250	125
		1300	130
		1320	132
		1350	135
		1390	139
		1400	140
		1420	142
		1440	144
		1450	145
		1460	146
		1500	150
		1560	156
		1610	161
		1750	175
		1780	178
		1880	188
		1960	196
		2250	225
