丝杠支座组件低窄轨型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 支座组件	表面处理 / 本体	表面处理 / 支座组件	附件	类型
JT-IVAOD	铸铁	S45C	发黑	发黑	轴环2个锁紧螺母1个	组合型传动座 ● 低窄轨型

选型参数

选型表

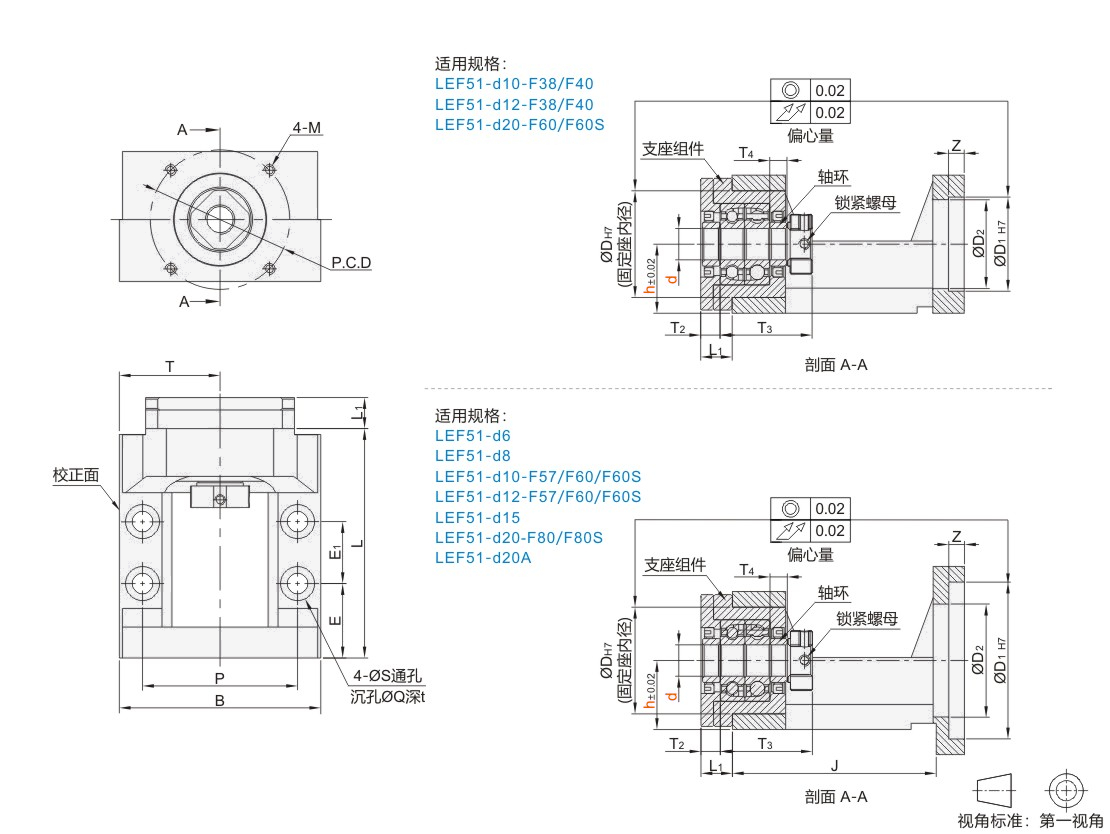

型号				适用电机类型	支座组件型号	D1	P.C.D	M	D	L	L1	B	P	T	S	Q	t	E	E1	Z	D2	J	T2	T3	T4	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																							支撑侧	止口规格	安装 P.C.D	安装孔
代码	d	F*	h																							支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVAOD	6	38	15.5	伺服电机	JT-IVXSF-6	30	45	M3	28	61	7	52	41	26	5.5	9.5	2	19	20	5	28	54	4.5	22	5	JT-IVXLL-8	30	45	Ø3.4
	6	40	15.5		JT-IVXSF-6	30	46	M4	28	61	7	52	41	26	5.5	9.5	2	19	20	5	28	54	4.5	22	5	JT-IVXLL-8	30	46	Ø4.5
	8	38	15.5		JT-IVXSF-8	30	45	M3	28	61	9	52	41	26	5.5	9.5	2	19	20	5	28	54	5	26	5.5	JT-IVXLL-8	30	45	Ø3.4
	8	40	15.5		JT-IVXSF-8	30	46	M4	28	61	9	52	41	26	5.5	9.5	2	19	20	5	28	54	5	26	5.5	JT-IVXLL-8	30	46	Ø4.5
	10	38	20		JT-IVXSF-10	30	45	M3	36	74	10	65	50	32.5	6.6	11	1	24	20	5	29.6	平底	6	29.5	5.5	JT-IVXLL-10	30	45	Ø3.4
		40				30	46	M4													29.6	平底					30	46	Ø4.5
		60				50	70	M5													36	65					50	70	Ø5.5
		60S				50	70	M4													36	65					50	70	Ø4.5
	12	38	20		JT-IVXSF-12	30	45	M3	36	74	10	65	50	32.5	6.6	11	1	24	20	5	29.6	平底	6	29.5	5.5	JT-IVXLL-12	30	45	Ø3.4
		40				30	46	M4													29.6	平底					30	46	Ø4.5
		60				50	70	M5													36	65					50	70	Ø5.5
		60S						M4													36	65					50	70	Ø4.5
	15	60	22		JT-IVXSF-15			M5	40	84	15	70	55	35	6.6	11	2	25	28	5	36	74	8	36	10	JT-IVXLL-15	50	70	Ø5.5
		60S						M4		84		70	55	35	6.6	11	2	25	28	5	36	74					50	70	Ø4.5
		80				70	90	M6		94		88	70	44	8.5	14	1	30	28	6	47	82					70	90	Ø6.5
		80S				70	90	M5		92		88	70	44	8.5	14	1	29	28	6	47	81					70	90	Ø6
	20	60	30		JT-IVXSF-20	50	70	M5	57	113	22	88	70	44	8.5	14	2	29	42	5	47	平底	14	50	11	JT-IVXQD-20	50	70	Ø5.5
		60S				50	70	M4												5		平底					50	70	Ø4.5
		80				70	90	M6												6		102					70	90	Ø6.5
		80S				70	90	M5												6		102					70	90	Ø6
	10	57	20	步进电机	JT-IVXSF-10	38.1	66.7	M4	36	74	10	65	50	32.5	6.6	11	1	24	20	5	36	65	6	29.5	5.5	JT-IVXLL-10	38.1	66.7	Ø4.6
	12	57	20		JT-IVXSF-12	38.1	66.7		36	74	10	65	50	32.5	6.6	11	1	24	20	5	36	65	6	29.5	5.5	JT-IVXLL-12	38.1	66.7	Ø4.6
	15	57	22		JT-IVXSF-15	38.1	66.7		40	82	15	70	55	35	6.6	11	2	24	28	5	36	73	8	36	10	JT-IVXLL-15	38.1	66.7	Ø4.6
	15	86	22		JT-IVXSF-15	73	98.4	M6	40	92	15	88	70	44	8.5	14	1	29	28	6	47	81	8	36	10	JT-IVXLL-15	73	98.4	Ø7
	20A	86	30		JT-IVXSF-20	73	98.4	M6	57	113	22	88	70	44	8.5	14	2	29	42	6	47	102	14	50	11	JT-IVXQD-20	73	98.4	Ø7

*带S为松下电机，不带为其它品牌电机。
