同步带 JT-VMUFD/JT-VMUFU/JT-VMUFQ/JT-VMUFF 闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	皮带形状	材质 / ①主体	材质 / ②芯线	材质 / ③帆布	颜色 / 主体	使用温度	类型
JT-VMUFD	无缝带	聚氨酯	钢丝	—	乳白色	-10℃~80℃	中国大陆 ● 标准型
JT-VMUFQ	无缝带	聚氨酯	凯夫拉	—	乳白色	-10℃~80℃	中国大陆 ● 标准型
JT-VMUFU	无缝带	聚氨酯	钢丝	尼龙帆布	乳白色	-10℃~80℃	中国大陆 ● 两面贴布型
JT-VMUFF	无缝带	聚氨酯	凯夫拉	尼龙帆布	乳白色	-10℃~80℃	中国大陆 ● 两面贴布型

特点
产品为聚氨酯一体成型，内部芯线螺旋闭环，抗拉性能强；
双面贴布可降低皮带与其它零件之间的摩擦，降低噪音。
皮带的周长为芯线长度，周长=齿数×齿距。
聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
无缝带侧面存在芯线槽，不影响使用。
无缝带产品订购有起订量，起订量为1模(宽度150mm)。

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8

选型参数

选型表

型号		皮带公称宽度	齿数	皮带宽度 ( mm)
型号					代码	皮带类型
标准型 JT-VMUFD	S2M				60	875~6000	6
		100	10
		150	15
标准型 JT-VMUFD JT-VMUFQ 两面贴布型 JT-VMUFU JT-VMUFF	S3M	100	284~4000	10
	S3M	150	284~4000	15
	S5M	100	170~2400	10
		150		15
		250		25
	S8M	150	107~1500	15
		200		20
		250		25
		300		30
		400		40
		500		50
标准型 JT-VMUFD JT-VMUFQ 两面贴布型 JT-VMUFU JT-VMUFF	T5	100	170~2400	10
		150		15
		200		20
		250		25
	T10	150	85~1200	15
		200		20
		250		25
		300		30
		400		40
		500		50

长度必须是对应齿距的整倍数。

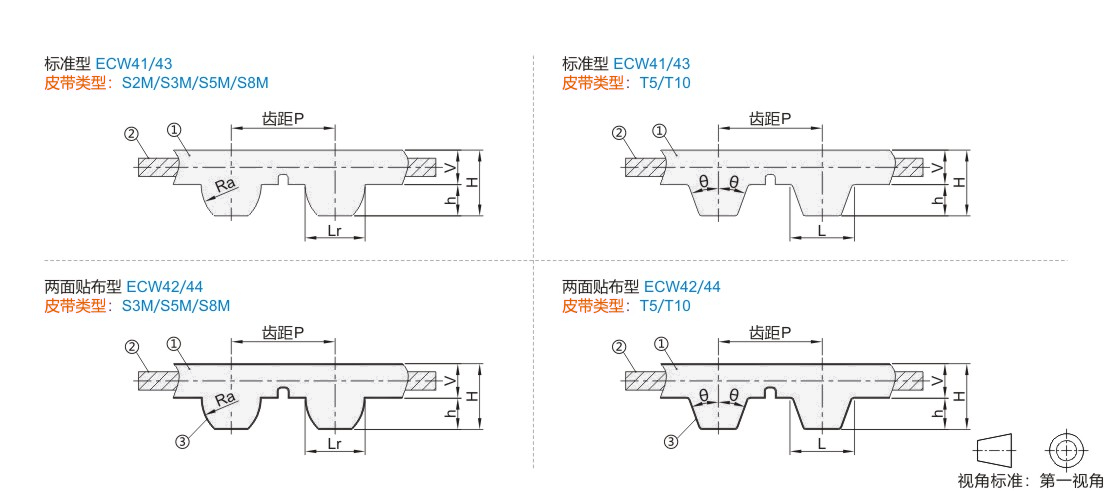

技术参数

齿型	齿距P	2θ	L(Lr)	h	H		V	Ra
S2M	2	—	1.3	0.76	1.36	±0.2	0.6	1.3
S3M	3		1.95	1.14	2.4		1.26	1.95
S5M	5		3.25	1.91	3.6		1.69	3.25
S8M	8		5.2	3.05	5.3		2.25	5.2
T5	5	40°	1.8	1.2	2.3		1.1	—
T10	10	40°	3.5	2.5	4.7		2.2	—

可选加工参数
