皮带种类 *

皮带公称宽度 *

JT-VMRDD同步带

图片仅供参考

JT-VMRDD同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-VMRDD	铝合金	喷细砂本色阳极氧化	内六角螺栓/螺帽	螺帽紧固型

选型参数

选型表

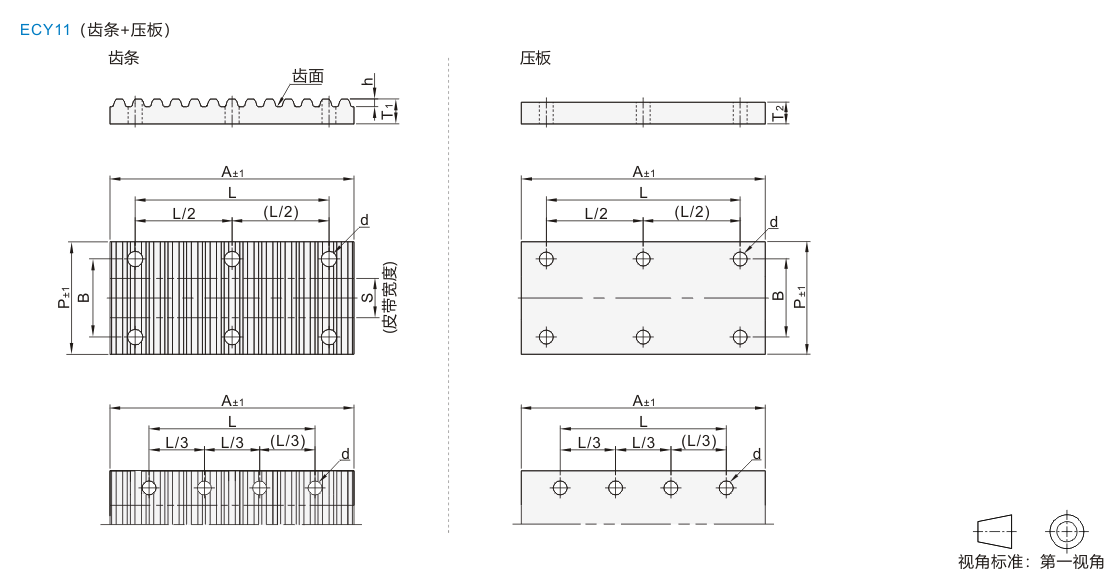

型号			S	A	B	T1	T2	h	L	P	附件螺栓	d	安装孔数
代码	皮带种类	皮带公称宽度	S	A	B	T1	T2	h	L	P	附件螺栓	d	安装孔数
JT-VMRDD (齿条+压板)	MXL	025	6.4	27	11	4	4	0.51	19	19	M3-12	3.3	6
		037	9.5		14					23
		050	12.7		18					27
	XL	025	6.4	67	12	6	5	1.25	56	25	M4-16	4.3
		031	7.9		14					26
		037	9.5		16					27
		050	12.7		20					31
	L	050	12.7	125	20	8		1.90	111	33	M5-20	5.3	8
		075	19.1		26					39
		100	25.4		33					47
		150	38.1		46					59
	H	075	19.1	166	26	10		2.30	147	39
		100	25.4		33					47
		150	38.1		45					59
		200	50.8		58					71
	S2M	040	4	27	8	4	4	0.76	18	17	M3-12	3.3	6
		060	6		10					19
		100	10		15					25
	S3M	060	6	40	10			1.14	31	19
		100	10		14					23
		150	15		20					29
	S5M	100	10	65	16	6	5	1.81	51	27	M4-16	4.3
		150	15		21					33
		250	25		31					43
	S8M	150	15	105	22	8		2.85	84	35	M5-20	5.3	8
		250	25		32					45
		300	30		37					51
		400	40		47					61
	T5	100	10	65	16	6	5	1.2	51	27	M4-16	4.3	6
		150	15		21					33
		200	20		26					39
		250	25		31					44
	T10	150	15	131	22	8		2.5	111	35	M5-20	5.3	8
		200	20		27					41
		250	25		32					45
		300	30		37					51
