配合铝塑滑动轴承座代码

选型参数

内径d(mm) *

长度L(mm) *

115~2500/0.1

滑块数量 *

图片仅供参考

滑动轴承组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 导轨	材质 / 滑块	使用温度	滑块（铝塑滑动轴承座代码）	类型
JT-JXBSD	铝合金	铝合金	-50℃~90℃	JT-JXOLD	组件（导轨＋滑块） ● 标准型
JT-JXBSU	铝合金	铝合金	-50℃~90℃	JT-JXOLU	组件（导轨＋滑块） ● 加长型

代码

材质 / 导轨

材质 / 滑块

使用温度

滑块

（铝塑滑动轴承座代码）

类型

JT-JXBSD

铝合金

-50℃~90℃

JT-JXOLD

组件（导轨＋滑块） ● 标准型

JT-JXBSU

铝合金

-50℃~90℃

JT-JXOLU

组件（导轨＋滑块） ● 加长型

选型参数

选型表

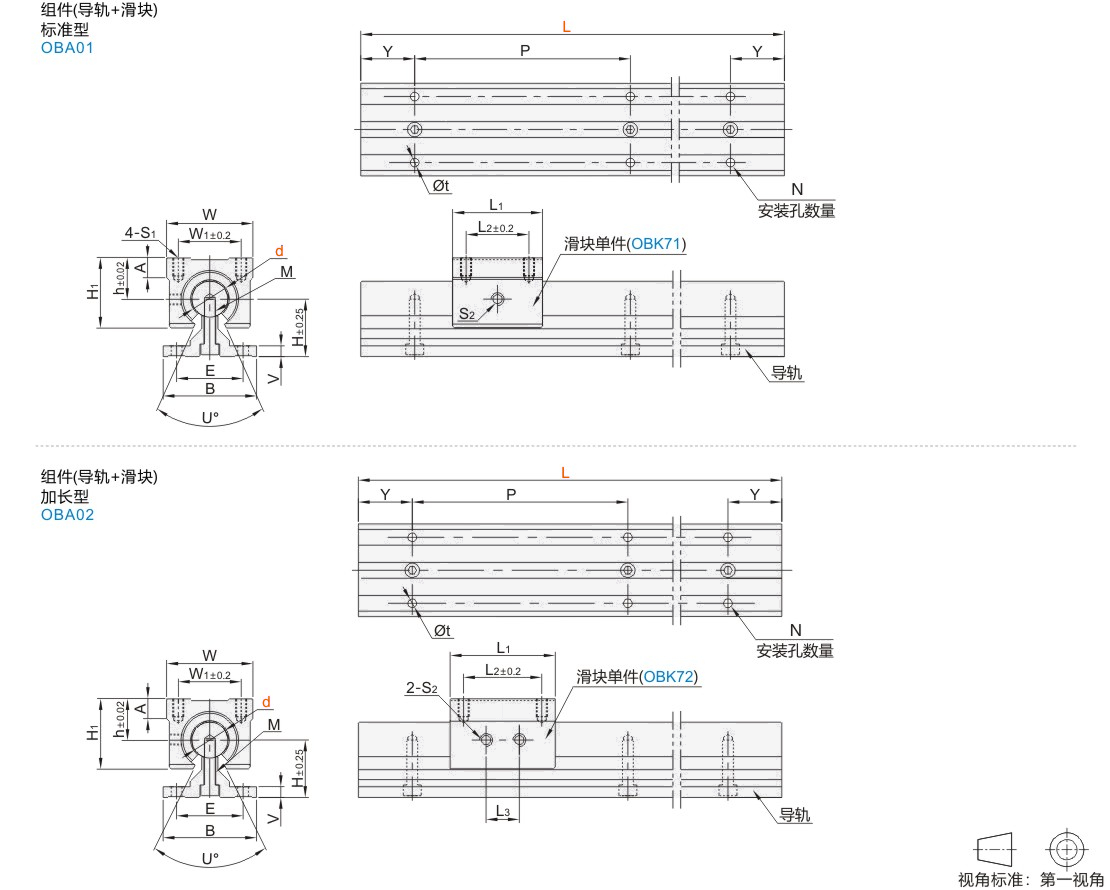

型号		d公差 (h8)	L (最小单位1)	滑块数量	W	H1	A	h	U°	W1	S1	S2	L1		L2		L3
代码	轴径 d	d公差 (h8)	L (最小单位1)	滑块数量	W	H1	A	h	U°	W1	S1	S2	JT-JXOLD	JT-JXOLU	JT-JXOLD	JT-JXOLU	L3
组件(导轨+滑块) 标准型 JT-JXBSD 组件(导轨+滑块) 加长型 JT-JXBSU	12	0 -0.027	115~2500	0~10	40	27.6	8	17	80	28	M5深10	M5	39	—	26	—	—
	16	0 -0.027	140~2500		45	33	9	20	80	32	M5深12		45	85	30	60	41
	20	0 -0.033	140~2500		48	39	11	23	60	35	M6深12		50	96	35	70	47
	25		160~2500		60	47	14	27	50	40	M6深12		65	130	40	100	63
	30		190~2500		70	56	15	33	50	50	M8深18		70	140	50	110	70

型号		t	H	V	B	E	M	Y		P	导轨重量 (kg/m)	单个滑块重量(g)
代码	轴径 d	t	H	V	B	E	M	Min	Max	P	导轨重量 (kg/m)	JT-JXBSD	JT-JXBSU
组件(导轨+滑块) 标准型 JT-JXBSD 组件(导轨+滑块) 加长型 JT-JXBSU	12	4.5	22	5	40	29	M4	20	57	75	1.07	84	—
	12	4.5	22		40	29	M4		57	75	1.07	84	—	16	5.5	26	45	33	M5	69	100	1.47	125	250
	20	6.6	32		6	52	37		M6	2.16	159	318								69	100
	25	6.6	36	57	6	42	79		M6	120	2.94	343	686
	30	9	42	7	69	51	M8		94	150	3.56	450	905

导轨与滑块分开包装。

安装孔数N计算方法
安装孔数N = [(L-40)/P+1] ×2
备注:(L-40)/P计算的结果需去尾法取整数。
安装孔边距计算方法
Y = [ L-(N/2-1)×P]/2
