双衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGSSD●	圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C	双衬型
JT-IGSDU●	方法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C	双衬型
JT-IGSUD●	对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15～80°C	双衬型
JT-IGSSU●	圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSDD●	方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSUU●	对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSSX●	圆法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSDX●	方法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSUX●	对边法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSSQ●	圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSDQ●	方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSUQ●	对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型
JT-IGSSL●	圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSDL●	方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSUL●	对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-IGSSM	圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	无密封圈	-15～120°C	双衬型
JT-IGSDM	方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	无密封圈	-15～120°C	双衬型
JT-IGSUM	对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	无密封圈	-15～120°C	双衬型
JT-ICSSQ	圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSDQ	方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSUQ	对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSSL	圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-ICSDL	方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-ICSUL	对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-ICSSX	圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C	双衬型
JT-ICSDX	方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C	双衬型
JT-ICSUX	对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120°C	双衬型
JT-ICSSM	圆法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSDM	方法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSUM	对边法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80°C	双衬型
JT-ICSSG	圆法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-ICSDG	方法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C	双衬型
JT-ICSUG	对边法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120°C	双衬型

产品特点
产品高级精度，低摩擦，耐久性好，双循环结构设计产品尺寸更长，能够承受更大的力和瞬时冲击负载。具有较高的静态和动态负载能力；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
SUS420不锈钢材质韧性强，耐腐蚀性好。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。

无密封圈的直线轴承并非两端无挡圈、开放式结构，而是采用钢片挡圈作为端部限位，不具备密封/防尘效果。
低温镀黑铬的直线轴承适用于避免生锈或光线反射的场所，其内径不进行表面处理。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用不锈钢材质或镀镍产品！
不锈钢密封圈具备耐温(-15~120℃)、耐腐(适配酸碱 / 高湿环境)优势，不具备丁腈橡胶的密封 / 防尘效果，无法阻挡粉尘、液体侵入轴承内部。

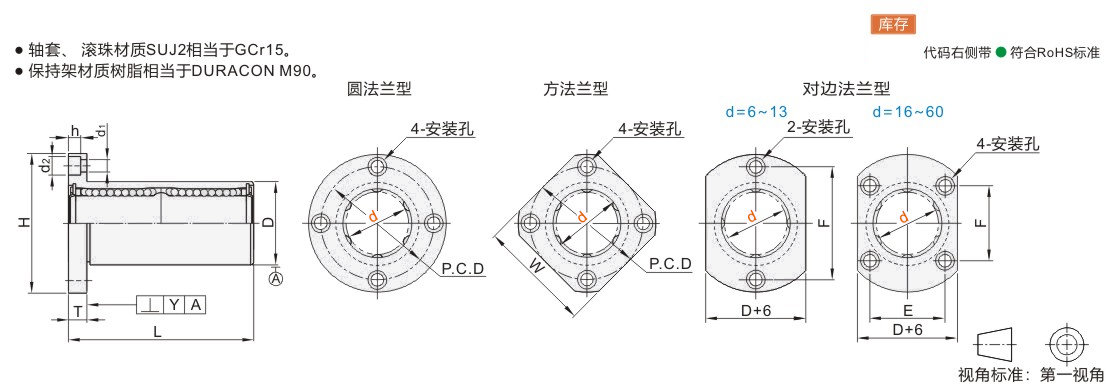

选型参数

选型表

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y
圆法兰型方法兰型对边法兰型 JT-IGSSD JT-IGSDD JT-IGSUD JT-IGSSU JT-IGSDU JT-IGSUU JT-IGSSQ JT-IGSDQ JT-IGSUQ JT-IGSSX JT-IGSDX JT-IGSUX JT-IGSSL JT-IGSDL JT-IGSUL JT-IGSSM JT-IGSDM JT-IGSUM JT-ICSSQ JT-ICSDQ JT-ICSUQ JT-ICSSL JT-ICSDL JT-ICSUL JT-ICSSX JT-ICSDX JT-ICSUX JT-ICSSM JT-ICSDM JT-ICSUM JT-ICSSG JT-ICSDG JT-ICSUG	6*	0 -0.010	12	0 -0.013	0 -0.018	35	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.014	0.014
	8		15	0 -0.013	0 -0.018	45		32	5	3.5	6	3.1	24	25		24
	10		19	0 -0.016	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29
	12		21			57		42					32	32		32
	13*		23			61		43					33	34		33
	16		28			70		48					38	37	22	31
	20	0 -0.012	32	0 -0.019	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.019	0.019
	25		40			112		62	8	5.5	9	5.1	51	50	32	40
	30		45			123		74	10	6.6	11	6.1	60	58	35	49
	35*	0 -0.015	52	0 -0.022	0 -0.030	135		82	10	6.6	11	6.1	67	64	38	55	0.025	0.025
	40*		60			151		96	13	9	14	8.1	78	75	45	64
	50*		80			192		116	13	9	14	8.1	98	92	56	80
	60*	0 -0.020	90	0 -0.025	0 -0.035	209		134	18	11	17	11.1	112	106	74	84	0.030	0.030
	80*	0 -0.020	120	0 -0.025	0 -0.035	265		164	18	11	17	11.1	142	136	—	—	0.030	0.030

JT-IGSSX/JT-IGSSL/JT-IGSDX/JT-IGSDL/JT-IGSUX/JT-IGSUL不适用带*号的规格。 JT-IGSUD/JT-IGSUU/JT-IGSUQ不适用d80。 JT-IGSDQ不适用d60/d80。
JT-ICSSL/JT-ICSDL/JT-ICSUL不适用带*号的规格。 JT-ICSSQ/JT-ICSDQ/JT-ICSUQ仅适用d6~50规格。 JT-ICSSX/JT-ICSDX/JT-ICSUX仅适用d6~12，d16~60规格。
JT-ICSSM/JT-ICSDM/JT-ICSUM仅适用d8~30，JT-ICSSG/JT-ICSDG/JT-ICSUG仅适用d8~12，d16~30。 JT-IGSSM/JT-IGSDM/JT-IGSUM仅适用d6~12，d16~50规格。

型号		静态允许力矩（N·m）	基本额定负载		重量(g)
代码	d	静态允许力矩（N·m）	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型方法兰型对边法兰型 JT-IGSSD JT-IGSDD JT-IGSUD JT-IGSSU JT-IGSDU JT-IGSUU JT-IGSSQ JT-IGSDQ JT-IGSUQ JT-IGSSX JT-IGSDX JT-IGSUX JT-IGSSL JT-IGSDL JT-IGSUL JT-IGSSM JT-IGSDM JT-IGSUM JT-ICSSQ JT-ICSDQ JT-ICSUQ JT-ICSSL JT-ICSDL JT-ICSUL JT-ICSSX JT-ICSDX JT-ICSUX JT-ICSSM JT-ICSDM JT-ICSUM JT-ICSSG JT-ICSDG JT-ICSUG	6	2.15	331	551	30	23	25
	8	4.3	466	777	50	40	45
	10	7.2	649	879	95	75	85
	12	10.5	670	885	95	85	100
	13	11.5	728	991	125	105	120
	16	19.5	1247	2041	185	160	180
	20	26.5	1453	2689	255	220	245
	25	43	1779	4092	535	495	520
	30	82.5	2484	5352	675	585	640
	35	105	2698	6051	1020	930	940
	40	145	3670	9555	1550	1380	1420
	50	395	7485	17287	3600	3400	3430
	60	530	8253	19922	4500	4060	4160
	80	—	12404	30182	9090	8590	—

1Kgf=9.81N
