选型参数

内径d(mm) *

免键胀套薄壁型开槽

图片仅供参考

免键胀套薄壁型开槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTFD	S45C	—	薄壁型 ● 开槽
JT-VDTFU	S45C	喷砂镀镍	薄壁型 ● 开槽

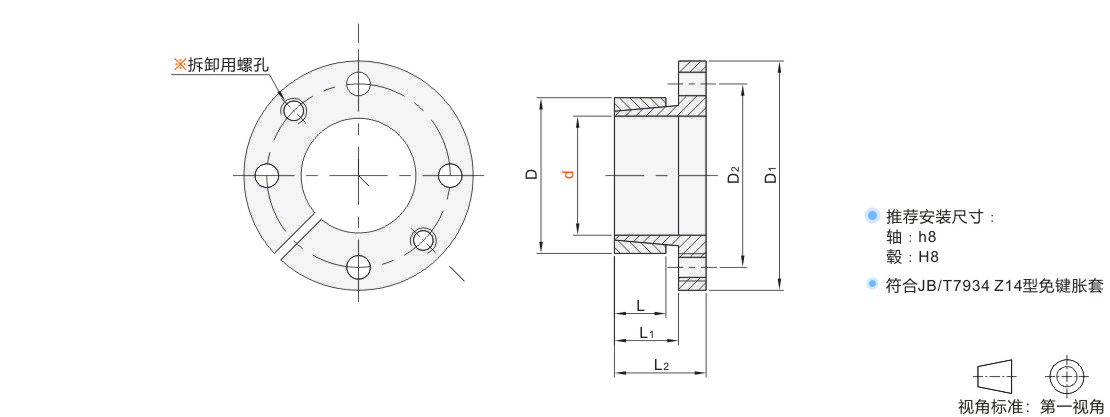

※拆卸用螺孔的螺径与锁紧螺栓相同。

此型号不含螺栓 , 如需要请特别提出。

选型参数

选型表

型号						D			D1		D2			L				L1				L2			传递的轴向力				传递扭矩				接触面压强							DIN912-12.9级锁紧螺钉
代码				d																					传递的轴向力				传递扭矩				轴			毂				数量				规格				锁紧扭矩
代码				d																					Ft(KN)				Ft(Nm)				N/mm²			N/mm²				数量				规格				Ts(Nm)
JT-VDTFD JT-VDTFU				14		25			42		33			16				20				26			9				64				109			61				4				M4				2.9
				16																									73				96
				18																									82				85
				19																									87				81
				20		30			50		39														15				152				127			82								M5				6
				22																									167				116
				24																									182				106
				25		36			55		45																		190				102			69
				28																									213				91
				30																									228				85
				32		42			62		51			16				20				28			5				243				80			59
				35																									266				73
				36																									274				71
				38		44			66		54														21				400				93			80								M6				10
				40		48			70		58																		421				88			73
				42		48			70		58																		442				84			73
				45		55			82		67			20				25				35			40				890				118			94								M8				25
				48		55			82		67																		949				110			94
				50		62			89		74																		989				106			83
				55		62			89		74																		1088				96			83
				60		72			99		84																		1187				88			71
				65		72			99		84																		1286				82			71

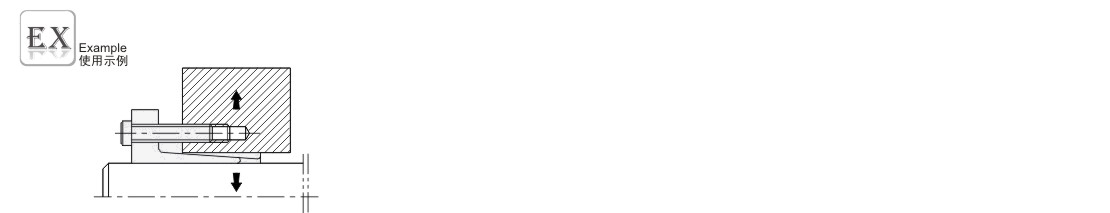

使用示例

可选加工参数
