梯形丝杠螺母嵌入法兰型

图片仅供参考

梯形丝杠螺母嵌入法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	配合形式	螺纹旋向	材质	类型
JT-ILFMS	标准型	右旋	黄铜	法兰型 ● 嵌入型
JT-ILFMD	通配型	右旋	黄铜	法兰型 ● 嵌入型
JT-ILFMO	标准型	右旋	黄铜	法兰型 ● 螺孔型
JT-ILFMX	通配型	右旋	黄铜	法兰型 ● 螺孔型
JT-ILFGS	标准型	右旋	黄铜	法兰型 ● 腰孔型
JT-ILFGD	通配型	右旋	黄铜	法兰型 ● 腰孔型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

选型表

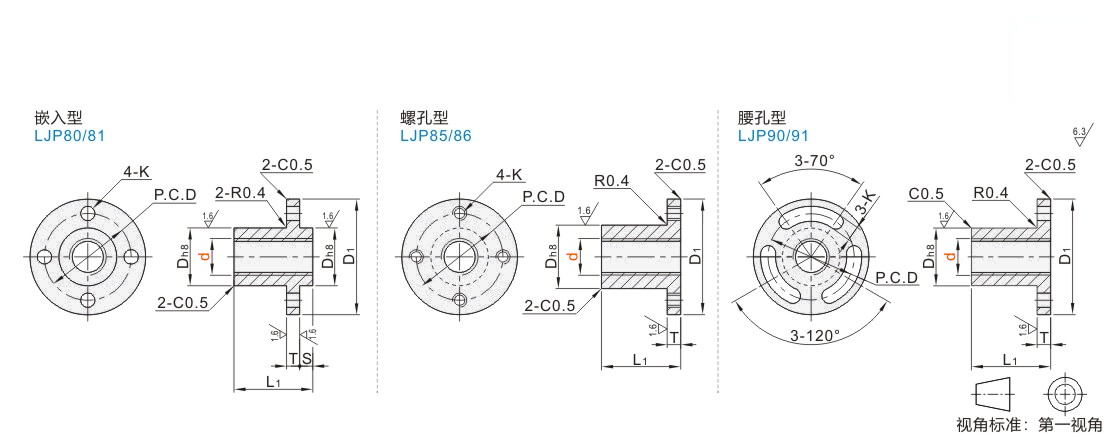

型号		螺距 p	D	L1	D1		T	S	P.C.D		K		动态容许推力 (KN)	重量(g)
代码	d	螺距 p	D	L1	JT-ILFMS JT-ILFMD	JT-ILFMO/JT-ILFMX JT-ILFGS/JT-ILFGD	T	S	JT-ILFMS JT-ILFMD	JT-ILFMO/JT-ILFMX JT-ILFGS/JT-ILFGD	JT-ILFMS/JT-ILFMD JT-ILFGS/JT-ILFGD	JT-ILFMO JT-ILFMX	动态容许推力 (KN)	JT-ILFMS JT-ILFMD	JT-ILFMO JT-ILFMX	JT-ILFGS JT-ILFGD
嵌入型 JT-ILFMS JT-ILFMD 螺孔型 JT-ILFMO JT-ILFMX 腰孔型 JT-ILFGS JT-ILFGD	*14	3	22	30	45	45	5	5	33	31	5.3	M4	4.88	108	110	96
	*16	3	28	35	53	52	6	6	40	38	6.5	M5	6.65	201	202	177
	*20	4	32	40	57	57	6		44	42			9.80	258	262	233
	*22	5	36	50	61	62	7		48	47			12.33	401	411	376
	*25		36	50	61	62	7		48	47			14.20	342	351	315
	28		44	56	—	77	8	—	—	58	9	M6	17.92	—	643	567
	32	6	44	56	—	77	8	—	—	58	9	M6	21.06	—	592	518

JT-ILFMS/JT-ILFMD仅适用带*d尺寸。
