图片仅供参考

直杆形紧定可调位手柄

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	主体 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	适用半导体行业	类型
JT-QBNQD	ZDC	烤漆	S45C	发黑	—	直杆形 ● A型
JT-QBNQU	ZDC	烤漆	SUS304	—	—	直杆形 ● A型
JT-QBNQF	ZDC	镀铬/铜质镀铬	SUS304	—	—	直杆形 ● A型
JT-QBNQQ	SUS304	抛光	SUS304	—	—	直杆形 ● A型
JT-QBNQX	ZDC	烤漆	S45C	发黑	—	直杆形 ● B型
JT-QBNQL	ZDC	烤漆	SUS304	—	是	直杆形 ● B型
JT-QBNQG	ZDC	镀铬/铜质镀铬	SUS304	—	—	直杆形 ● B型
JT-QBNQM	SUS304	抛光	SUS304	—	—	直杆形 ● B型

特点（JT-QBNQL）：
● ZDC+SUS304材质，耐腐蚀，颜色多样化。
用途（JT-QBNQL）：
● 操作机械，机床设备，医疗康复机械，半导体设备，制药设备。

选型参数

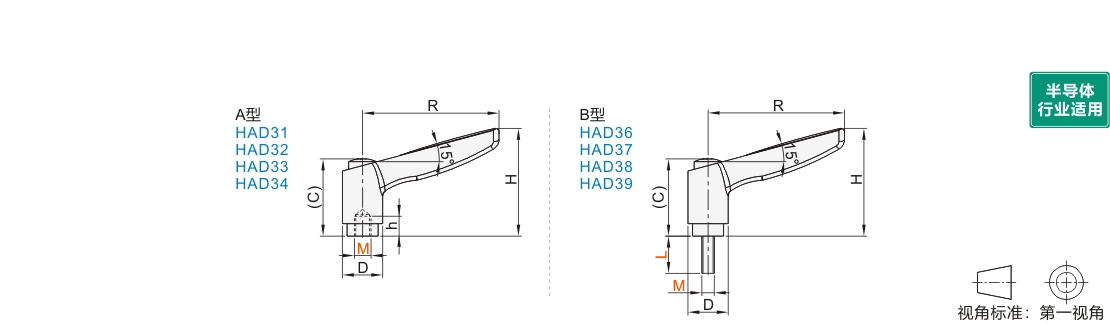

A型（烤漆/抛光）

型号		握柄颜色	R	(C)	D	H	h	参考重量(kg/pcs)
代码	M	握柄颜色	R	(C)	D	H	h	JT-QBNQD	JT-QBNQU	JT-QBNQQ
JT-QBNQD JT-QBNQU	4	E(黑色) J(橙色) Y(银灰色)	44	25.4	13	34.5	7	0.03	0.03	—
	5							0.03	0.03
	6							0.04	0.04
	8		62.5	32.7	17.5	44.8	10	0.JT-VMPSLCSFZMPNZFZ	0.JT-VMPSLCSFZMPNZFZ
	10		77.5	37.7	21	53.7	14	0.11	0.11
	12		92	45.6	24	67.2	17	0.17	0.17
JT-QBNQQ	4	—	44	25.4	13	34.5	7	—	—	0.025
	5									0.035
	6									0.045
	8		62.5	32.7	17.5	44.8	10			0.075
	10		77.5	37.7	21	53.7	14			0.115
	12		92	45.6	24	67.2	17			0.175

B型（烤漆/抛光）

型号		L	握柄颜色	R	(C)	D	H	参考重量(kg/pcs)
代码	M	L	握柄颜色	R	(C)	D	H	JT-QBNQX	JT-QBNQL	JT-QBNQM
JT-QBNQX JT-QBNQL	4	12 16 20 25 32*	E （黑色） J （橙色） Y （银灰色）	44	25.4	13	34.5	0.03	0.03	—
	5	12 16 20 25 32						0.03	0.03
	6	8 12 16 20 25 32 40						0.04	0.04
	8	16 20 25 32 40 50		62.5	32.7	17.5	44.8	0.JT-VMPSLCSFZMPNZFZ	0.JT-VMPSLCSFZMPNZFZ
	10	20 25 32 40 50		77.5	37.7	21	53.7	0.15	0.15
	12	25 32 40 50		92	45.6	24	67.2	0.22	0.22
JT-QBNQM	4	12 16 20 25	—	44	25.4	13	34.5	—	—	0.035
	5	12 16 20 25 32								0.035
	6	12 16 20 25 32								0.045
	8	16 20 25 32 40 50		62.5	32.7	17.5	44.8			0.JT-VMPSLCSFZMPNZFZ
	10	20 25 32 40 50		77.5	37.7	21	53.7			0.15
	12	25 32 40 50		92	45.6	24	67.22			0.22

带*的规格仅适用JT-QBNQX。

A型（镀铬/铜质镀铬）

型号		握柄颜色 (镀层)	R	(C)	D	H	h	参考重量 (kg/pcs)
代码	M	握柄颜色 (镀层)	R	(C)	D	H	h	参考重量 (kg/pcs)
JT-QBNQF	5	L (镀铬) T (铜质镀铬)	44	25.4	13	34.5	7	0.03
	6		44	25.4	13	34.5	7	0.04
	8		62.5	32.7	17.5	44.8	10	0.JT-VMPSLCSFZMPNZFZ
	10		77.5	37.7	21	53.7	14	0.11

B型（镀铬/铜质镀铬）

型号		L	握柄颜色 (镀层)	R	(C)	D	H	参考重量 (kg/pcs)
代码	M	L	握柄颜色 (镀层)	R	(C)	D	H	参考重量 (kg/pcs)
JT-QBNQG	4	12 16 25	L (镀铬) T (铜质镀铬)	44	25.4	13	34.5	0.03
	5	12 16 20 25 32						0.03
	6	12 16 20 25 32						0.04
	8	16 20 25 32 40		62.5	32.7	17.5	44.8	0.JT-VMPSLCSFZMPNZFZ
	10	20 25 32 40 50		77.5	37.7	21	53.7	0.15
