蝶形螺母方翼型/圆翼型/羊角型

图片仅供参考

蝶形螺母方翼型/圆翼型/羊角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YXMDD	粗牙	碳素钢	镀锌	DIN 314-1999	蝶型螺母 ● 方翼型
JT-YXMDU	粗牙	SUS304	一	DIN 314-1999	蝶型螺母 ● 方翼型
JT-YXMUD	粗牙	SUS304	一	—	蝶型螺母 ● 圆翼型
JT-YXMUX	粗牙	SUS304	一	—	蝶型螺母 ● 羊角型

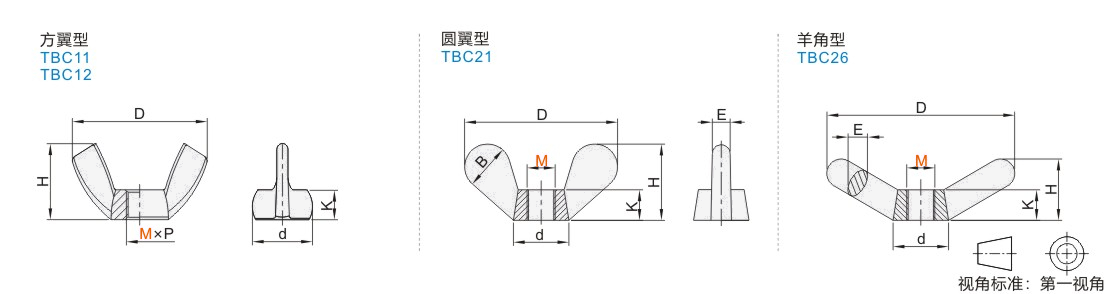

选型参数

方翼型

型号		P 螺距	d		K		D		H
代码	M	P 螺距	max	min	max	min	max	min	max	min
JT-YXMDD	4	0.7	8.7	6	4.5	3.5	22	17.8	10.5	8
	5	0.8	9.5	8	4.5	3.5	23	18	10.5	9
	6	1.0	10.5	9	5.5	4	25.5	22	12	9.8
	8	1.25	12.5	11	5.6	4	30	26	14	11.5
	10	1.5	16	13	6.8	5	35	30	16	13.5
	12	1.75	21.5	17	8	5.5	47	38	23	17
JT-YXMDU	4	0.7	9	7.5	4	3	20.5	18.5	11	9
	5	0.8	10	8.5	4.5	3.5	22.5	20	12	10
	6	1.0	12	10.5	5.5	4.5	27	24.5	14	11.5
	8	1.25	14	12.5	6.1	5	30.5	28	16	13.5
	10	1.5	17.5	16	6.6	5.5	37.5	35	18.5	16
	12	1.75	20.8	19.8	8	7.4	47	44.5	22.5	20

圆翼型

型号		P 螺距	d	K	D	H	E	B
代码	M	P 螺距	d	K	D	H	E	B
JT-YXMUD	4	0.7	8	6	22.6	9.8	2	7
	5	0.8	10	7.3	27.6	12.8	2.7	8
	6	1.0	12	8.4	32	15.2	3	10
	8	1.25	14	12	39.3	16.7	3.9	11
	10	1.5	17.5	15	47.4	20.7	4.5	13.5
	12	1.75	21	17.9	57	25.5	5	16.5
	16	2.0	28	19.6	70	34.4	5.8	23.5
	20	2.5	33	23	83.3	40.9	7.4	25.5

羊角型

型号			P 螺距	d	K	D	H	E
代码		M	P 螺距	d	K	D	H	E
JT-YXMUX		6	1.0	16.2	8.6	44.7	19	4.8
		8	1.25	16.4	8.8	44.7	20	4.9
		10	1.5	28	9.3	50.5	23	6
		12	1.75	23.2	12	64	26	8.3
		16	2.0	29.8	16.2	91	40	13
		20	2.5	34	19	106	45	15.5
		22	2.5	39.6	21.6	117.2	53.6	15.5
		24	3.0	42.8	25	148	60	16
