代码参数

有无防松

载荷

选型参数

公制普通螺纹M(mm) *

销子高度H(mm) *

长度L(mm) *

定位柱中行程内六角孔安装球面型

图片仅供参考

定位柱中行程内六角孔安装球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	销 / 材质	销 / 硬度	弹簧 / 材质	类型
JT-WBTQU	轻载	SUS303	SUS303	20HRC~	SUS304	无防松型 ● 金属销
JT-WBTQQ	重载	SUS303	SUS303	20HRC~	SUS304	无防松型 ● 金属销
JT-WBTOU	轻载	SUS303	SUS303	一	SUS304	带防松型 ● 金属销
JT-WBTOQ	重载	SUS303	SUS303	一	SUS304	带防松型 ● 金属销

选型参数

无防松型

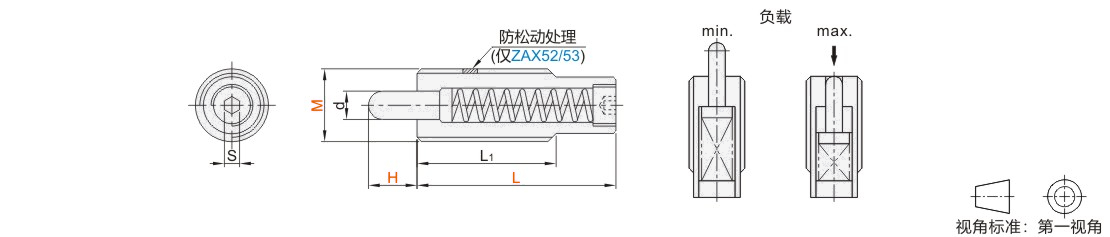

型号		H	L	L1	d	S	负载(N)
代码	M						轻载JT-WBTQU		重载JT-WBTQQ
代码	M						min.	max.	min.	max.
轻载 JT-WBTQU 重载 JT-WBTQQ	3	3	15	15	1	0.9	0.3	1.5	0.6	3
	4	2	15	15	1.6	1.3	0.5	2	2	10
	4	4	24	24	1.6	1.3	1	5	2	10
	5	3	20	20	2	1.5	2	10	5	18
	5	5	27	27	2	1.5	3	15	8	25
	6	3	25	25	2.5	2	3	15	8	25
	6	5	30	30	2.5	2	5	20	10	30
	8	3	25	25	3.1	2.5	5	20	10	30
	8	5	27	27	3.1	2.5	8	25	13	40
	10	5	30	30	3.8	3	5	20	15	45
	12	10	43	35	5.5	4	8	25	18	50

kgf=N×0.101972

带防松型

型号		H	L	L1	d	S	负载(N)
代码	M						轻载JT-WBTOU		重载JT-WBTOQ
代码	M						min.	max.	min.	max.
轻载 JT-WBTOU 重载 JT-WBTOQ	10	8	35	25	4	3	6	16	12	22
	12	10	43	35	5.5	4	4	18	7	46
	16	10	48		8	6	7	24	10	43
		15	58				9	33	10	57
		20	58				4	23	8	33
		25	98				13	41	20	70
		30	98					47	20	80
		40	148					63	21	113
		50	148				7	43	13	75
	24	15	60	45	10	8	14	87	40	192

kgf=N×0.101972
