免键高扭矩圆弧齿同步轮 S8M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套
Y-EAC01	S8 M150	15	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	S8 M250	25	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	S8 M300	30	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	S8 M400	40	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑

JT-RVBMSD-S8M250选择F形时，轴孔径12~30适用CT胀套，32-35适用CH胀套
JT-RVBMSD-S8M300选择F形时，轴孔径15~32适用CT胀套，35适用CH胀套

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

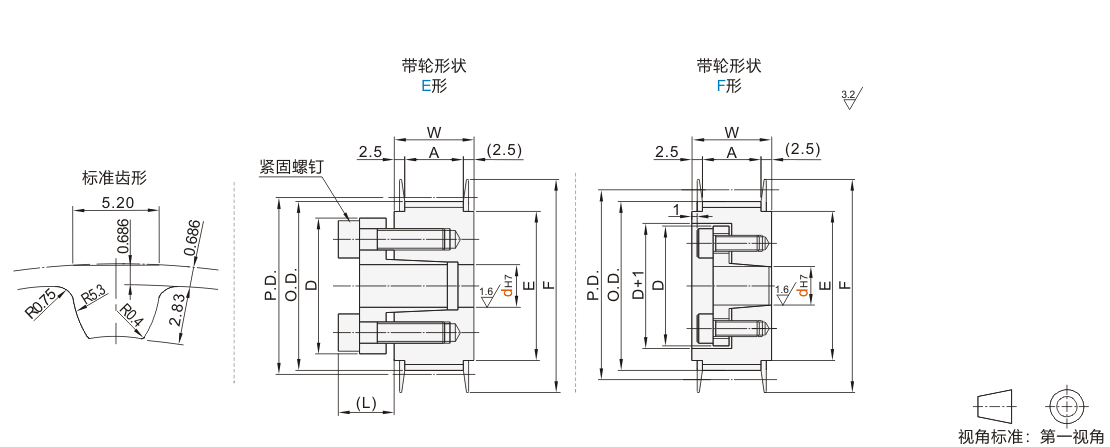

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	带轮
型号			S8M150		S8M250		S8M300		S8M400						公称宽度
代码	齿数		E形 (CT胀套)	F形 (CH胀套)	E形 (CT胀套)	F形 (CT胀套) (CH胀套)	E形 (CT胀套)	F形 (CT胀套) (CH胀套)	E形 (CT胀套)	F形 (CH胀套)					A	W
JT-RVBMSD-S8M150 JT-RVBMSD-S8M250 JT-RVBMSD-S8M300 JT-RVBMSD-S8M400	18	E F	12	一	12	12	一	一	一	一	45.84	44.46	52	36	S8M150 A:17 W:22 S8M250 A:28 W.33 S8M300 A:33 W.38 S8M400 A:44 W.49
	19		12 ·14 ·15	12	12 ·14 ·15	12 ·14 ·15	15	15			48.38	47.01	55	40
	20		12~17	12	12~17	12 ·14 ·15	15 ·16 ·17	15			50.93	49.56	58	40
	21		12~17	12	12~17	12~17	15 ·16 ·17	15 ·16 ·17	16 ·17	16 ·17	53.48	52.10	61	45
	22		12~17	12	12~17	12~17	15 ·16 ·17	15 ·16 ·17	16 ·17	16 ·17	56.02	54.65	61	45
	24		12~17	12	12~17	12~17	15 ·16 ·17	15 ·16 ·17	16 ·17	16 ·17	61.12	59.74	67	50
	25		12~25	12	12~25	12~25	15~25	15~25	15~25	15~25	63.66	62.29	70	56
	26		14~25	一	14~25	14~25	15~25	15~25	15~25	15~25	66.21	64.84	74	58
	28		14~25		14~25	14~25	15~25	15~25	15~25	15~25	71.30	69.93	80	60
	30		14~32		14~32	14~32	15~32	15~32	15~32	15~32	76.39	75.02	87	67
	32		14~32		14~32	14~32	15~32	15~32	15~32	15~32	81.49	80.12	87	67
	34		16~35		16~35	16~35	16~35	16~35	16~35	16~35	86.58	85.21	95	75
	36		16~38		16~38	16~35	16~38	16~35	16~38	16~35	91.67	90.30	99	80
	38		16~42		16~42	16~35	16~42	16~35	16~42	16~35	97.77	95.39	104	84
	40		20~42		20~42	20~35	20~42	20~35	20~42	20~35	101.86	100.49	111	90
	44		20~42		20~42	20~35	20~42	20~35	20~42	20~35	112.05	110.67	119	100
	48		20~42		20~42	20~35	20~42	20~35	20~42	20~35	122.23	120.86	127	105
	50		20~50		20~50	20~35	20~50	20~35	20~50	20~35	127.32	125.95	135	115
	60		20~50		20~50	20~35	20~50	20~35	20~50	20~35	152.79	151.42	160	140
	72		20~50		20~50	20~35	20~50	20~35	20~50	20~35	183.35	181.97	190	170

胀套孔径尺寸表

dH7	容许最大扭矩N·m		D		（L）
dH7	CT胀套	CH胀套	CT胀套	CH胀套	（L）
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
50	1660		89

可选加工参数

暂未上传文档资料
