方形丝杠支座组件（固定侧带注油嘴）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXFU	S45C	SUJ2	发黑	精密型 ● 固定侧
JT-IVNFU	S45C	SUJ2	无电解镀镍	精密型 ● 固定侧
JT-IVSFU	S45C	SUJ2	镀黑铬	精密型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承、最适用于
高精度、高速旋转用途。

构成零件

选型参数

选型表

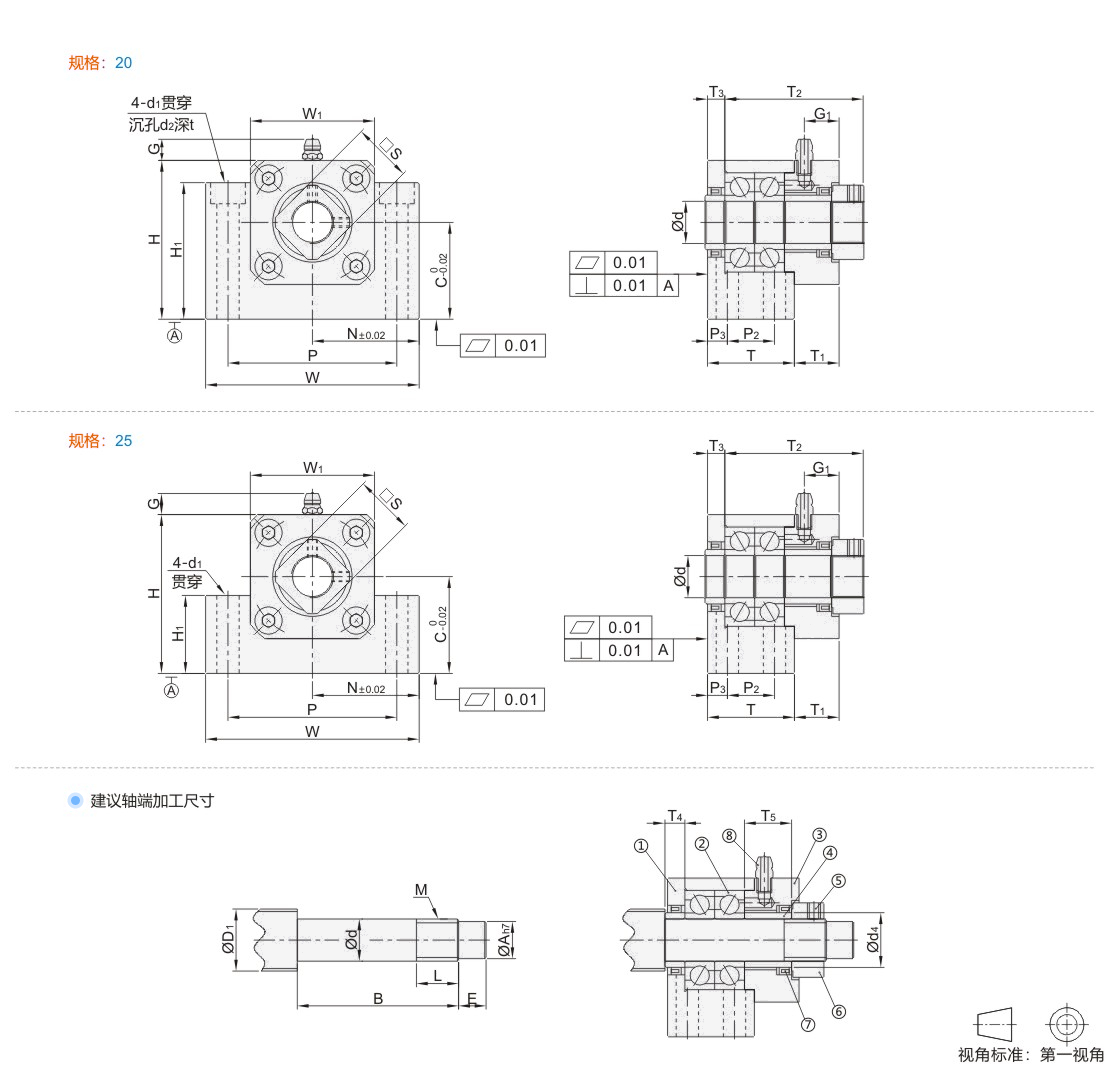

型号		Ød	C	T	T1	T2	T3	W	H	W1	H1	P	N	P2	P3	G	G1	Ød1	Ød2	t	S	油封适用轴径 d4	建议轴端加工尺寸
型号																							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																						ØD1	Ød		ØA	B	E	M	L	T4	T5
JT-IVXFU JT-IVNFU JT-IVSFU	20	20	30	42	20	59	10	95	58	56	45	75	47.5	22	10	9	16	11	17	15	30	25.4	25/28	20	-0.005 -0.014	17	73	25	M20×P1.0	17	11	20
JT-IVXFU JT-IVNFU JT-IVSFU	25	25	35	48	21	68	14	105	68	66	25	85	52.5	30	9	9	17	11	—	—	35	31.4	30/32/36	25	-0.005 -0.014	20	86	30	M25×P1.5	21	15	23

暂未上传文档资料
