单轴电动位移台 X轴滚珠丝杠

图片仅供参考

单轴电动位移台 X轴滚珠丝杠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	传动方式	精度	主体 / 材质	主体 / 表面处理	导轨 / 材质	丝杠 / 材质
JT-VQDSD	X轴	滚珠丝杠	中精度	铝合金	黑色阳极氧化	合金钢	SUS303

产品不含电机，电机需另行选购。

C尺寸表

台面长度	C
100	50
150	100
200	150

选型参数

选型表

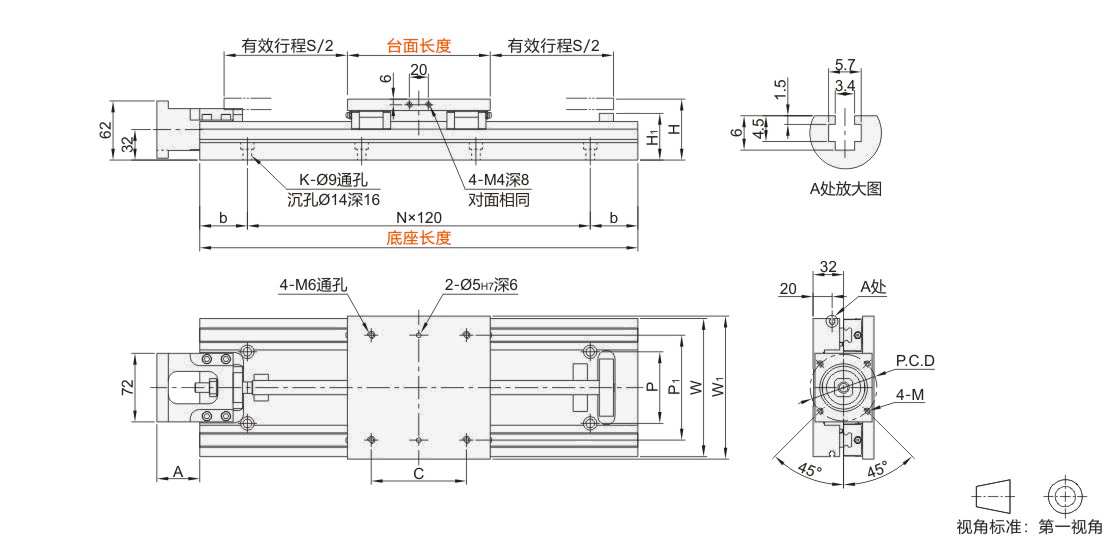

型号			底座长度	台面长度	S	底座宽度 W	台面宽度 W1	P	P1	A	M	H	H1	N	K	b	P.C.D	重复定位精度	平行度	水平负载 ( kg)	垂直负载 ( kg)	最高速度 (mm/s)	重量 (kg)
代码	丝杠轴径	导程	底座长度	台面长度	S	底座宽度 W	台面宽度 W1	P	P1	A	M	H	H1	N	K	b	P.C.D	重复定位精度	平行度	水平负载 ( kg)	垂直负载 ( kg)	最高速度 (mm/s)	重量 (kg)
JT-VQDSD	12	4	340	100 150	130	145	150	75	110	37	M4	55	44	2	6	50	46	±0.03	0.06	1679	138	265	5.3
			400		190									2	6	80			0.07				5.9
			460		250									3	8	50			0.08				6.4
			520		310									3	8	80			0.09				7
			580		370									4	10	50			0.1				7.5
			640		430									4	10	80			0.12				8.1
		10	340		130									2	6	50		±0.05	0.06			651	5.3
			400		190									2	6	80			0.07				5.9
			460		250									3	8	50			0.08				6.4
			520		310									3	8	80			0.09				7
			580		370									4	10	50			0.1				7.5
			640		430									4	10	80			0.12				8.1
			700		490									5	12	50			0.13				8.6
			760		550									5	12	80			0.14				9.2
	15	5	340		130					45	M5	64	50	2	6	50	70	±0.05	0.06		153	264	6.5
			400		190									2	6	80			0.07				7.2
			460		250									3	8	50			0.08				7.8
			520		310									3	8	80			0.09				8.5
			580		370									4	10	50			0.1				9.2
			640		430									4	10	80			0.12				9.9
			700		490									5	12	50			0.13				10.6
			760		550									5	12	80			0.14				11.3
			820		610									6	14	50			0.15				11.9
		10	340		130									2	6	50		±0.05	0.06			527	6.5
			400		190									2	6	80			0.07				7.2
			460		250									3	8	50			0.08				7.8
			520		310									3	8	80			0.09				8.5
			580		370									4	10	50			0.1				9.2
			640		430									4	10	80			0.12				9.9
			700		490									5	12	50			0.13				10.6
			760		550									5	12	80			0.14				11.3
			820		610									6	14	50			0.15				11.9
		20	340		130									2	6	50		±0.05	0.06			1055	6.5
			400		190									2	6	80			0.07				7.2
			460		250									3	8	50			0.08				7.8
			520		310									3	8	80			0.09				8.5
			580		370									4	10	50			0.1				9.2
			640		430									4	10	80			0.12				9.9
			700		490									5	12	50			0.13				10.6
			760		550									5	12	80			0.14				11.3
			820		610									6	14	50			0.15				11.9
	20	5	340	150 200	130	195	200	120	150	57.5	M8	68	50	2	6	50	70	±0.05	0.06	4345	169	200	11.4
			400		190									3	8	20			0.07				12.5
			460		250									3	8	50			0.08				13.6
			520		310									4	10	20			0.09				14.7
			580		370									4	10	50			0.1				15.8
			640		430									5	12	20			0.12				16.9
			700		490									5	12	50			0.13				18
			760		550									6	14	20			0.14				19.1
			820		610									6	14	50			0.15				20.2
		10	400		190							79		3	8	20		±0.08	0.07			397	12.5
			460		250									3	8	50			0.08				13.6
			520		310									4	10	20			0.09				14.7
			580		370									4	10	50			0.1				15.8
			640		430									5	12	20			0.12				16.9
			700		490									5	12	50			0.13				18
			760		550									6	4	20			0.14				19.1
			820		610									6	4	50			0.15				20.2
		20	460		250									3	8	50		±0.05	0.08			801	13.6
			520		310									4	10	20			0.09				14.7
			580		370									4	10	50			0.1				15.8
			640		430									5	12	20			0.12				16.9
			700		490									5	12	50			0.13				18
			760		550									6	14	20			0.14				19.1
820			610		50									6	14	0.15			20.2
