选择代码

代码参数

表面处理

选型参数

规格 *

蝶形铰链平型沉孔型

图片仅供参考

蝶形铰链平型沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAMMD	普通型	A6063-T5	拉丝本色阳极氧化	平型 ● 沉孔型
JT-VQAMMO	经济型	A6063-T5	喷砂本色阳极氧化	平型 ● 沉孔型

仅JT-QAMMD符合RoHS标准

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

选型表

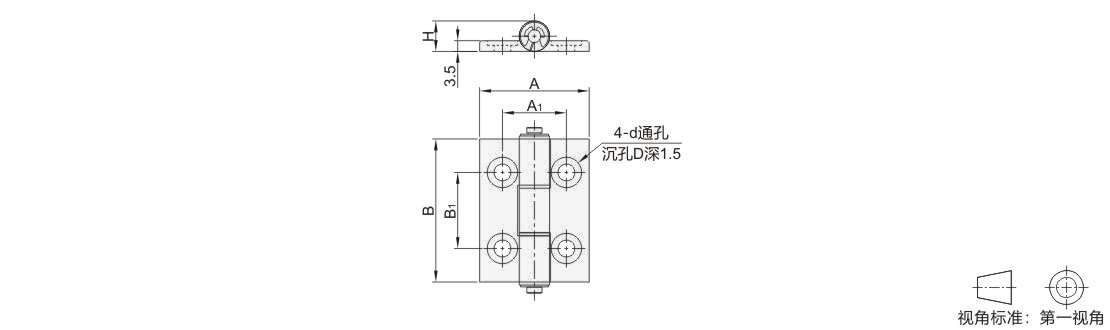

型号		A				B						A1				B1				H					d					D			负载 (kg)					参考重量 (kg/pcs)
代码	规格	A				B						A1				B1				H					d					D			负载 (kg)					参考重量 (kg/pcs)
JT-QAMMD JT-VQAMMO	47	35				47						21				25				10					5.5					9			10					0.02
	47A	48				47						32				30				11					6.5					11								0.03
	63	62				63						42				37				11					6.5					11								0.05

容许负载为使用2个时的数值。

暂未上传文档资料
