规格 *

蝶形铰链横向腰孔型/锥孔型

图片仅供参考

蝶形铰链横向腰孔型/锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAMMM	精密型	A6063-T5	拉丝本色阳极氧化	重载方型 ● 横向腰孔型
JT-VQAMMG	经济型	A6063-T5	喷砂黑色阳极氧化	重载方型 ● 锥孔型
JT-VQAMGS	经济型	A6063-T5	喷砂本色阳极氧化	重载方型 ● 锥孔型

仅JT-QAMMM符合RoHS标准

转轴位置有POM衬套，可防止金属之间摩擦。

选型参数

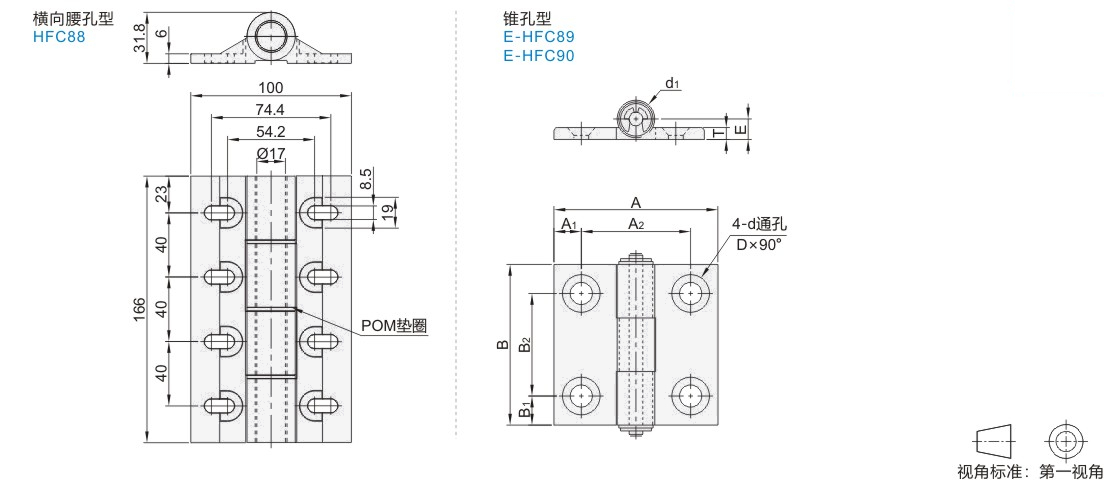

横向腰孔型

型号							负载 (kg)				参考重量 (kg/pcs)
型号														代码				规格
JT-QAMMM				166										45				0.71

容许负载为使用2个时的数值。

锥孔型

型号		A			A1		A2				B			B1				B2		d			D				T			E			d1		负载 (kg)				参考重量 (kg/pcs)
代码	规格	A			A1		A2				B			B1				B2		d			D				T			E			d1		负载 (kg)				参考重量 (kg/pcs)
JT-VQAMMG JT-VQAMGS	47	35.4			7.2		21				47			11				25		5.5			11				3.5			5.5			10		19				0.028
	47A	48			8		32				47			8.5				30		6.5			13							6			11						0.034
	63	62			10		42				63			13				37																					0.056
	63A	80			16.5		47				63			10				43									4.5								29				0.078

容许负载为使用2个时的数值。
