圆法兰丝杠支座（支撑侧）

图片仅供参考

圆法兰丝杠支座（支撑侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ②	材质 / ③	表面处理 / ①	类型
JT-IVODD	S45C	不锈钢	弹簧钢	发黑	标准型 ● 支撑侧

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承6级	1
③	C型挡圈	1

轴承已经封入适量锂皂基抗极压润滑脂。
使用不锈钢材质深沟球轴承，适用于中低转速、中低载荷用途。
适用锂电行业：禁铜、锌材质。

选型参数

选型表

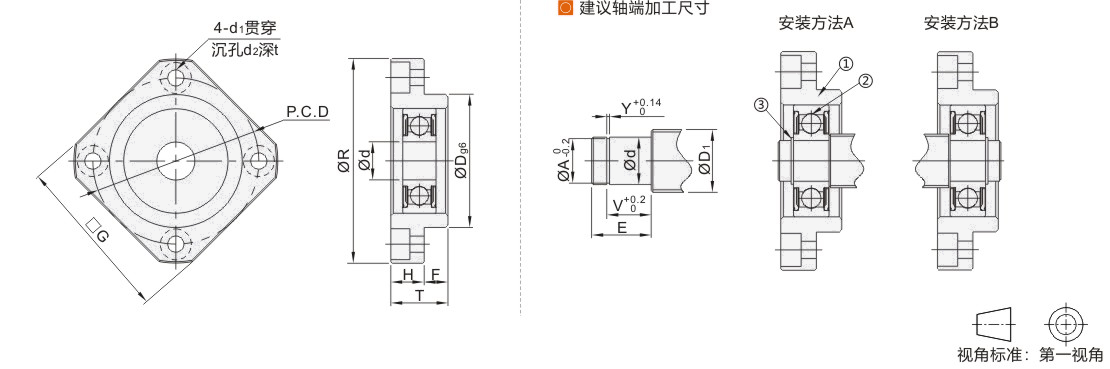

型号			Ød	T	H	F	ØDg6		ØR	P.C.D	G	Ød1	Ød2	t	建议轴端加工尺寸							使用C型挡圈
代码		规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码		规格													ØD1	Ød		ØA	E	V	Y
JT-IVODD		4	3	10	6	4	18	-0.006 -0.017	32	24	25	3.4	6.5	4	4	3	-0.002 -0.010	2.7	7	4.35	0.5	TBP01-3
		5	4				20	-0.007 -0.020	34	26	26				5	4	-0.002 -0.010	3.7	8	5.35	0.5	TBP01-4
		6	6				22	-0.007 -0.020	36	28	28				8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
		10	8	12	7	5	28	-0.007 -0.020	43	35	35				12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
		12	10	15	7	8	34	-0.007 -0.025	52	42	42	4.5	8		14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
		15	15	17	9	8	40	-0.007 -0.025	63	50	52	5.5	9.5	5.5	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
		17	17	20	11	9	50	-0.009 -0.025	77	62	61	6.6	11	6.5	20/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17
		20	20	20	11	9	57	-0.010 -0.029	85	70	68	6.6	11	6.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20
		25	25	24	14	10	63	-0.010 -0.029	98	80	79	9	14	8.5	30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25
		30	30	27	18	9	75	-0.010 -0.029	117	95	93	11	17.5	11	36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01-30
		35	35	31	18	13	86	-0.012 -0.034	134	110	100				40/45	35	-0.005 -0.015	33	22	18.75	1.75	TBP01-35
		40	40	33	21	12	95	-0.012 -0.034	142	119	106				50	40	-0.008 -0.018	38	23	19.95	1.95	TBP01-40
		50	50	36	21	15	108	-0.012 -0.034	160	136	120				63	50	-0.008 -0.018	47	27	22.2	2.2	TBP01-50
		60	60	40	23	17	150	-0.014 -0.039	200	170	160				80	60	-0.009 -0.029	57	29	24.2	2.2	TBP01-60
