支柱固定夹同径直交型/异径直交型

图片仅供参考

支柱固定夹同径直交型/异径直交型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNZSD	A6061	喷细砂黑色阳极氧化	TAC01	同径直交型
JT-PNZSU	A6061	喷细砂本色阳极氧化	TAC21	同径直交型
JT-PNZDD	A6061	喷细砂黑色阳极氧化	TAC01	异径直交型
JT-PNZDU	A6061	喷细砂本色阳极氧化	TAC21	异径直交型

D/V	+0.05 0	公差为开口加工前的公差。

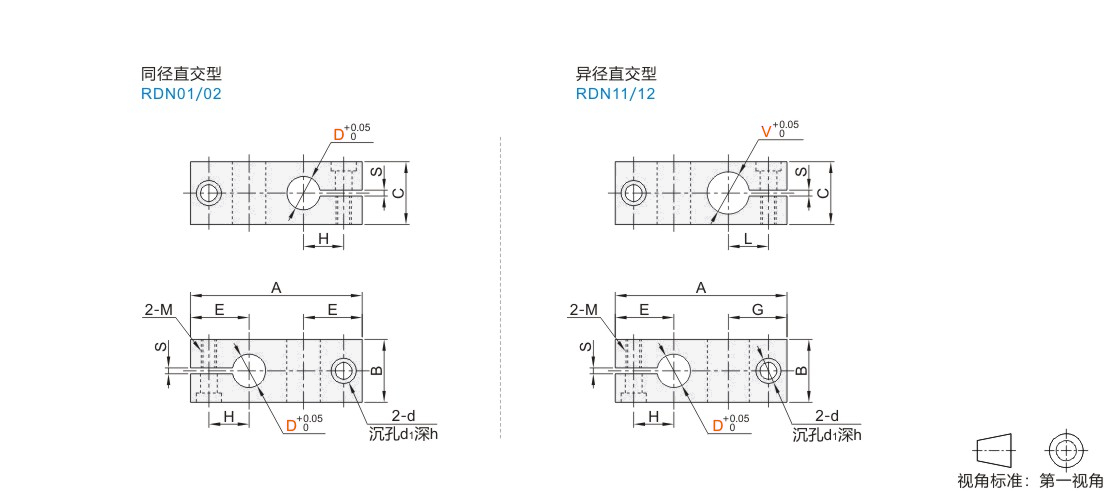

选型参数

同径直交型

型号		A	B	C	E	H	d	d1	h	S	附件螺钉 M
代码	D	A	B	C	E	H	d	d1	h	S	附件螺钉 M
JT-PNZSD JT-PNZSU	8	41	15	15	14	8	4.5	8	4.2	1.2 ~2.3	2-M4
	10	45	16	16	15	9	4.5	8	4.2		2-M4
	12	49	16	16	16	11	5.5	9	5.2		2-M5
	15	57	20	20	18	12	5.5	9	5.2		2-M5
	20	69	25	25	22	15	6.5	11	6.2		2-M6
	25	86	35	35	26	18	8.5	14	8.2		2-M8
	30	95	40	40	29	21	8.5	14	8.2		2-M8

异径直交型

型号		V	A	B	C	E	H	G	L	d	d1	h	S	附件螺钉 M
代码	D	V	A	B	C	E	H	G	L	d	d1	h	S	附件螺钉 M
JT-PNZDD JT-PNZDU	10	8	45	20	20	15	9	15	8	4.5	8	4.2	1.2 ~2.3	2-M4
	12	10	49			16	10	16	9	5.5	9	5.2		2-M5
	15	10	57			18	12	18	9	5.5	9	5.2		2-M5
	20	15	69	25	25	22	15	22	13	6.5	11	6.2		2-M6
	20	16	69	25		22	15	22		6.5	11	6.2		2-M6
	25	15	86	35		26	18	26		8.5	14	8.2		2-M8
	30	20	95	40	30	29	21	29	16	8.5	14	8.2		2-M8
