膜片

选型参数

外径D(mm) *

轴孔径e(mm) *

膜片式联轴器螺钉固定型

图片仅供参考

膜片式联轴器螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXBSQ	铝合金	不锈钢	本色阳极氧化	内六角紧定螺钉	螺钉固定型 ● 单膜片
JT-NXBDQ	铝合金	不锈钢	本色阳极氧化	内六角紧定螺钉	螺钉固定型 ● 双膜片

特点：传递转矩及扭转刚性非常良好，平衡性能良好。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；

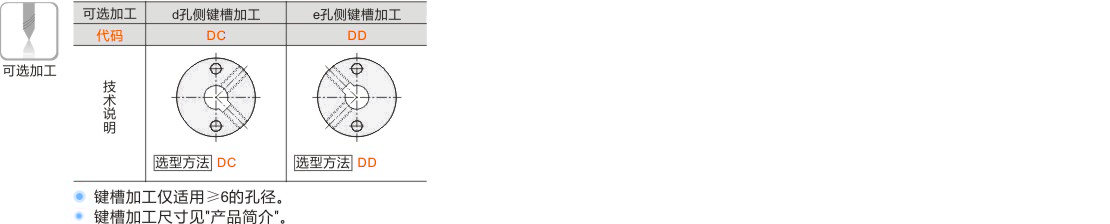

两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NXBSQ 双膜片 JT-NXBDQ	16	d	4	5	6	6.35	7	8
	16	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	9	9.53	10
	20	e	4 5 6 6.35 7 8 9 9.53 10	5 6 6.35 7 8 9 9.53 10	6 6.35 7 8 9 9.53 10	6.35 7 8 9 9.53 10	7 8 9 9.53 10	8 9 9.53 10	9 9.53 10	9.53 10	10
	25	d	5	6	6.35	7	8	9	9.53	10	11	12
	25	e	5 6 6.35 7 8 9 9.53 10 11 12	6 6.35 7 8 9 9.53 10 11 12	6.35 7 8 9 9.53 10 11 12	7 8 9 9.53 10 11 12	8 9 9.53 10 11 12	9 9.53 10 11 12	9.53 10 11 12	10 11 12	11 12	12
	32	d	6	6.35	7	8	9	9.53	10	11	12	12.7	13	14	15	16
	32	e	6 6.35 7 8 9 9.53 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.53 10 11 12 12.7 13 14 15 16	7 8 9 9.53 10 11 12 12.7 13 14 15 16	8 9 9.53 10 11 12 12.7 13 14 15 16	9 9.53 10 11 12 12.7 13 14 15 16	9.53 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	8	9	9.53	10	11	12	12.7	13	14	15	16	17	18	19	20
	40	e	8 9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	9.53 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	50	d	14	15	16	17	18	19	20	22	24	25
	50	e	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25

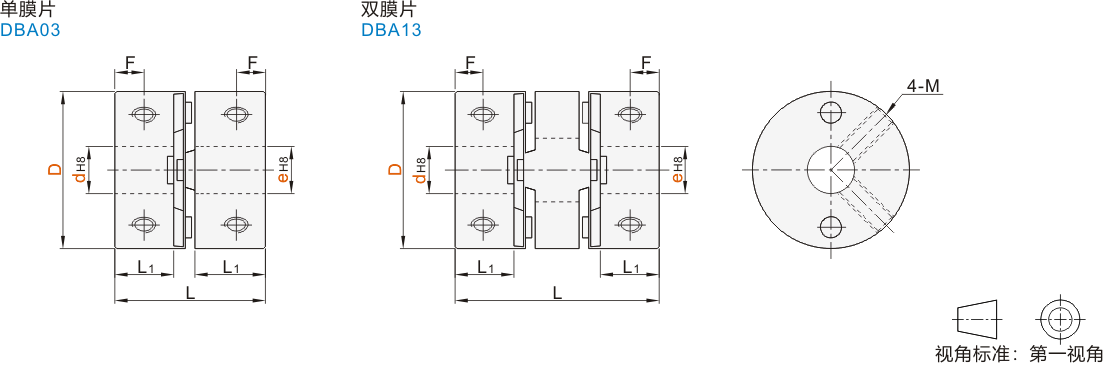

尺寸性能表

型号		L		L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差						静态扭转刚性 (N·m/rad)		最高转速 (r/min)	惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBSQ	JT-NXBDQ						角向(°)		径向(mm)		轴向(mm)		静态扭转刚性 (N·m/rad)			惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXBSQ	JT-NXBDQ						JT-NXBSQ	JT-NXBDQ	JT-NXBSQ	JT-NXBDQ	JT-NXBSQ	JT-NXBDQ	JT-NXBSQ	JT-NXBDQ		JT-NXBSQ	JT-NXBDQ	JT-NXBSQ	JT-NXBDQ
单膜片 JT-NXBSQ 双膜片 JT-NXBDQ	16	17.7	23.8	7.8	3	M3	0.7	0.6	1	2.5	0.05	0.2	±0.1	±0.3	160	130	23000	2.0×10^⁻⁷	2.4×10^⁻⁷	7	9
	20	18.7	26	7.5	3.7	M3	0.7	1					±0.1	±0.3	290	220	22000	6.0×10^⁻⁷	7.2×10^⁻⁷	11	14
	25	21.7	30	9	4	M4	1.7	2.2					±0.2	±0.4	550	440	19000	1.8×10⁻⁶	2.2×10⁻⁶	22	27
	32	28.3	40.8	12.4	6	M4	1.7	3.8			0.1	0.3		±0.4	1200	960	15000	5.2×10⁻⁶	6.0×10⁻⁶	50	60
	40	35	47	15.5	7.8	M5	4	6.8						±0.5	2200	1900	10000	1.3×10⁻⁵	1.7×10⁻⁵	85	104
	50	40.5	57	18	9	M6	7	11						±0.5	2600	2250	8000	3.6×10⁻⁵	4.6×10⁻⁵	170	210

惯性力矩和重量按最大孔径计算。
