选型参数

公制普通螺纹M(mm) *

分度销复位型/自锁型

图片仅供参考

分度销复位型/自锁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	销头形状	螺纹	旋钮 / 材质	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBESD	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM23	发黑	S45C	50～60HRC	发黑	SWP-B	无	一	一	粗牙紧凑型
JT-WBEOD	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM23	发黑	S45C	50～60HRC	发黑	SWP-B	无	一	一	粗牙紧凑型
JT-WBEDD	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM23	发黑	S45C	50～60HRC	发黑	SWP-B	有	S45C	发黑	粗牙紧凑型
JT-WBEXD	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUM23	发黑	S45C	50～60HRC	发黑	SWP-B	有	S45C	发黑	粗牙紧凑型
JT-WBESX	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	一	SUS303	一	一	SUS304	无	一	一	粗牙紧凑型
JT-WBEOX	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	一	SUS303	一	一	SUS304	无	一	一	粗牙紧凑型
JT-WBEDX	复位型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	一	SUS303	一	一	SUS304	有	SUS303	一	粗牙紧凑型
JT-WBEXX	自锁型	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	一	SUS303	一	一	SUS304	有	SUS303	一	粗牙紧凑型

*螺帽不能贴紧在螺纹根部上。

选型参数

选型表

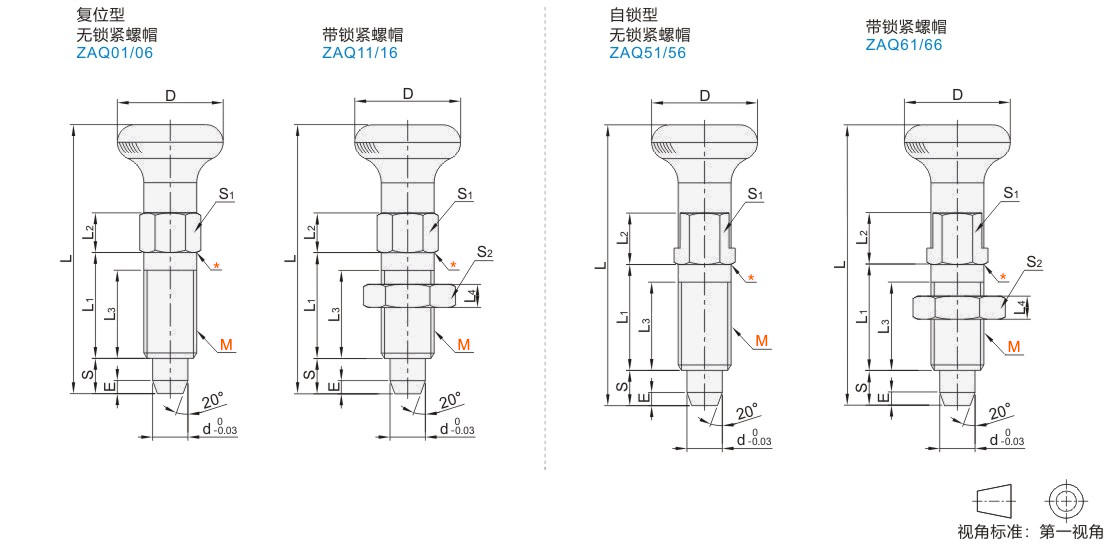

型号		螺距 (粗牙)	d	S	D	E	L		L1	L2		L3	L4	S1	S2	负载(N)				容许紧固扭矩 (N.m)
代码	M						L			L2						JT-WBESD/JT-WBEDD/JT-WBEOD/JT-WBEXD		JT-WBESX/JT-WBEDX/JT-WBEOX/JT-WBEXX
代码	M						复位型	自锁型		复位型	自锁型					min.	max.	min.	max.
复位型自锁型 JT-WBESD JT-WBEDD JT-WBESX JT-WBEDX JT-WBEOD JT-WBEXD JT-WBEOX JT-WBEXX	6	1	4	4	12	1.5	30.5	33	12	4.5	7	10	3.2	6	10	3	11	3	11	1.5
	8	1.25	5	5	16		40	43.5	16	6	9.7	14	4	8	13	5	24	5	23	9
	10	1.5	6	6	18		49	52	20	7.5	10.5	18	5	10	16	5	21	6	21	20
	12	1.75	8	8	21		59	63.5	24	9	13.5	22	6	12	18	6	22	6	22	25

由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。 Kgf=N×0.101972
