十字环联轴器螺钉夹紧型短式

图片仅供参考

十字环联轴器螺钉夹紧型短式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMQSQ	铝合金	POM	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧短型

特点
使用温度-20°℃~80°℃。
因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。

选型参数

选型表

型号		d-e
代码	规格	d-e
JT-NMQSQ	12	d	3	4	5
	12	e	3 4 5	4 5	5
	16	d	3	4	5	6
	16	e	3 4 5 6	4 5 6	5 6	6
	20	d	5	6	6.35	7	8
	20	e	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	6.35	7	8	9.53	10
	25	e	6.35 7 8 9 10	7 8 9.53 10	8 9.53 10	9.53 10	10
	32	d	7	8	9.53	10	11	12	14
	32	e	7 8 9.53 10 11 12 14	8 9.53 10 11 12 14	9.53 10 11 12 14	10 11 12 14	11 12 14	12 14	14

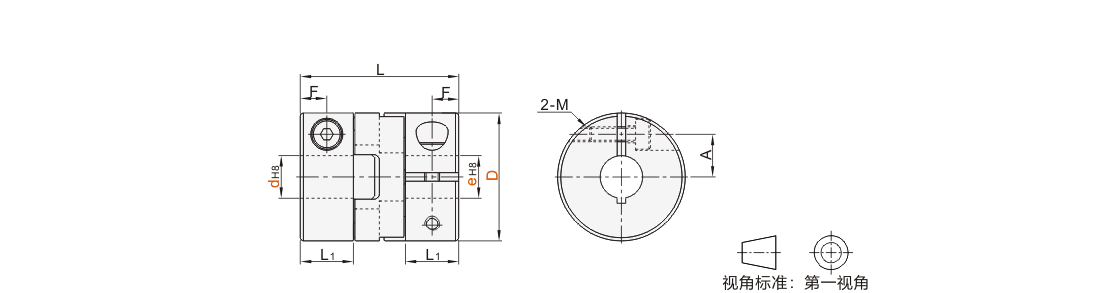

尺寸性能表

型号		L	L1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差		静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NMQSQ	12	14.9	5	2.5	4	M2	0.5	0.2	2	0.5	9	13000	7.1×10^⁻⁸	3
	16	21	7	3.5	5	M2.5	1	0.4		1.0	30	9500	3×10^⁻⁷	8
	20	22	7	3.5	6.5	M2.5	1	0.7		1.3	47	7600	7.4×10^⁻⁷	13
	25	27.2	8	4	9	M3	1.5	1.2		1.5	85	6100	2.2×10^⁻⁶	24
	32	33.3	10	5	11	M4	2.5	2.8		2.0	190	4800	7.3×10^⁻⁶	48

惯性力矩和重量按最大孔径计算。
