平底活动型水平调节脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSFXD	平底活动型	带中心调整块	Q235A	镀锌	—	ND	尼龙	黑色	滚珠
JT-MSFXD	平底活动型	带中心调整块	Q235A	镀锌	—	NU	浇铸尼龙	蓝色	滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

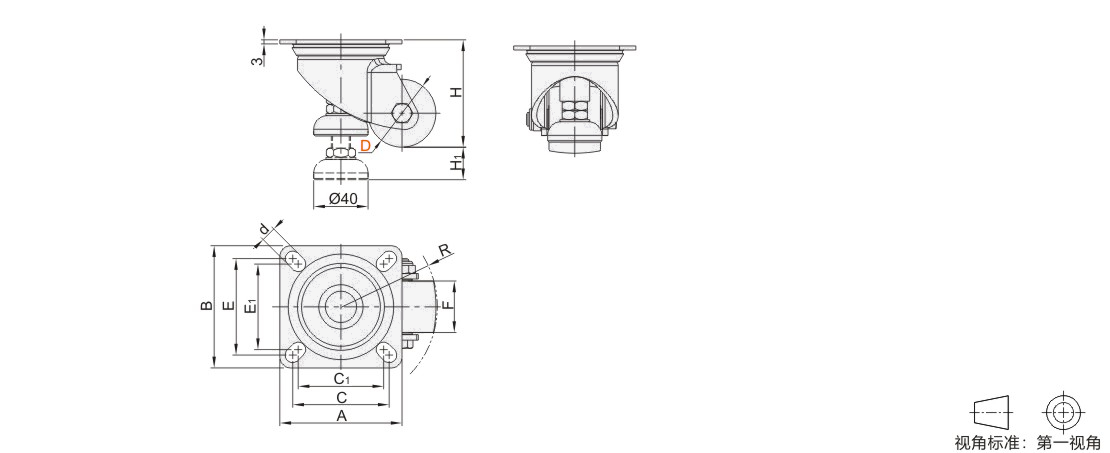

型号		轮部代号	H	H1	F	A	B	C	C1	E	E1	d	R	容许载荷(kg)		参考重量(kg)
代码	D	轮部代号	H	H1	F	A	B	C	C1	E	E1	d	R	ND	NU	ND	NU
JT-MSFXD	50	ND NU	79	10	38	90	90	71	63	71	63	11	72	250	300	0.886	0.86
	50A		79	10		82	82	64		64		9	72			0.86	0.84
	65		90	20		90	90	71		71		11	85			0.898	0.978
	65A		90	20		82	82	64		64		9	85			0.871	0.951
	75		100	10		90	90	71		71		11	94			1.268	1.1
	75A		100	10		82	82	64		64		9	94			1.1	1.073
